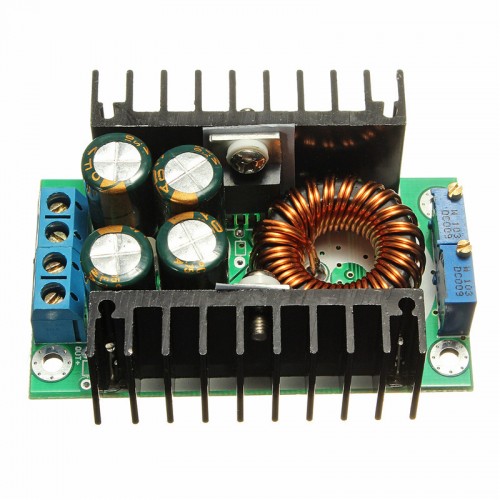

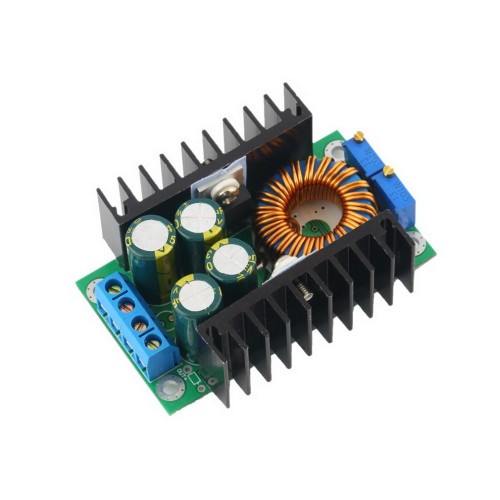

300W DC-DC понижуючий перетворювач з регулюванням струму і напруги XL4016E CC /CV Uin-7 ... 32V Uout-0,8 ... 28V, Iout 9А max

Імпульсний понижуючий 9А 300Вт DC DC перетворювач з регулюванням струму і напруги.

CV: Регулювання вихідної напруги

CC: Регулювання вихідного струму

Регулювання: ШІМ модуляції

Контролер ШІМ: XL4016E1

Uвх=7 - 32 В;

U вих=1,25 - 36 В;

Iвих=0 - 9 А;

максимальний вихідний струм: 9А (більш 5А для тривалого використання, потрібно встановити вентилятор,)

Якщо температура радіаторів перевищить 65 с - встановіть вентилятор або збільште радіатори.

Fшім=180 кГц;

Pмакс=300 Вт;

ефективність перетворення: 94%

частота перемикання: 180 КГЦ

розміри: 65 * 48 * 27 мм

XL4016, захист від Короткого замикання

Тривалий термін роботи рекомендується при 5А

Дуже добре підходить для живлення світлодіодів, побудови зарядних пристроїв, просто регулюючи мого перетворювача з захистом від короткого замикання, як модуль для лабораторного блоку живлення.

Плавне регулювання вихідної напруги і струму.

Перетворювач тільки понижуючий - вхідна напруга повинна перевищувати вихідний мінімум на 0.5 вольта.

Захисту від неправильної полярності вхідної напруги немає.

При використанні в якості зарядного пристрою свинцевого акумулятора, необхідно послідовно з позитивним виходом підключити діод (на 10-20 ампер).
