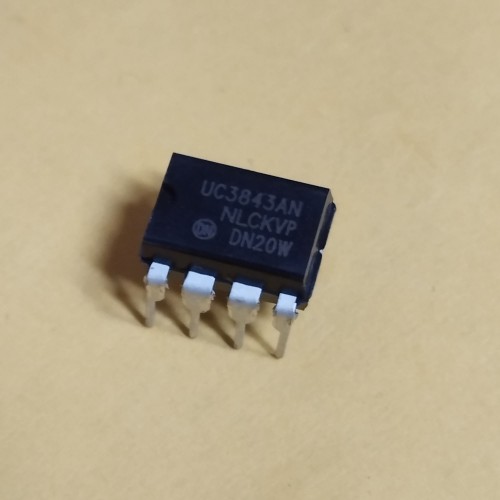

UC3843AN, струмовий ШІМ-контролер DIP-8

Контролер зворотного ходу, контроль струму, серія UC18 / UC28 / UC38, Texas Instruments

Контролер джерела живлення з ізольованим зворотним ходом забезпечує регулювання вихідного сигналу з постійною напругою (CV) і постійним струмом (CC) для поліпшення перехідної реакції на великі стрибки навантаження. Регулювання первинної сторони (PSR) усуває необхідність в оптроні.

Технічні параметри

Тип PWM Current Mode

Топологія boost, buck, flyback, forward

Кількість виходів 1

Напруга живлення (Vcc/Vdd), В 7.6...30

Частота перемикання, кГц до 500

Синхронне випрямлення немає

Тактова синхронізація немає

Робочий цикл, % 96

Особливості керування Рег.частоти

Робоча температура, °C 0...+70(TA)

Корпус dip-8

Вага, г 1
