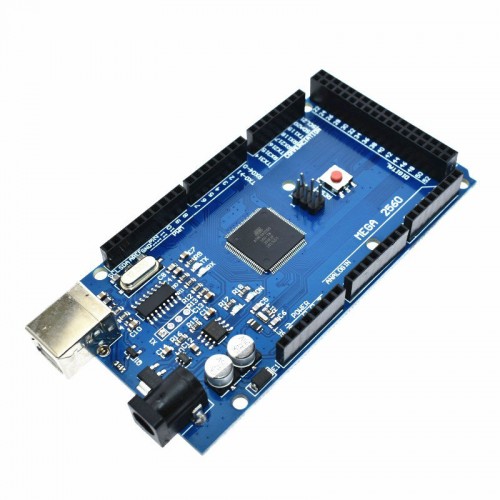

Arduino Atmega 2560-16AU R3 CH340

  Arduino Mega 2560 - це пристрій на основі мікроконтролера ATmega2560. У його склад входить все необхідне для роботи з мікро контролером: 54 цифрових порту введення-виведення, з яких 15 можуть використовуватися в якості ШІМ, 16 аналогових входів, 4 UART, кварцовий резонатор на 16 МГц, роз'єм USB, роз'єм живлення, роз'єм ICSP для внутрисхемного програмування і кнопка скидання. Для початку роботи з пристроєм досить просто подати живлення від адаптера або батареї, або підключити його до комп'ютера за допомогою USB кабелю. Arduino Mega сумісний з більшістю плат розширення, розроблених для Arduino.

Зміни на платі версії R3:

  - терморегулятори 1.0: додані висновки SDA і SCL (біля виведення AREF), а також два нових виведення, розташованих біля виведення RESET. Перший - IOREF - дозволяє платам розширення підлаштовуватися під робочу напругу Ардуіно. Даний висновок передбачений для сумісності плат розширення як з 5В-Ардуіно на базі мікроконтролерів AVR, так і з 3.3В-платами Arduino Due. Другий висновок ні до чого не приєднаний і зарезервований для майбутніх цілей.

  - Покращена стійкість ланцюга скидання.

Характеристики

Микроконтроллер ATmega2560

5В

напруга живлення 7-12В

Портів вводу /виводу 54

Виходів ШІМ 15

Аналогові входи 16

Максимальний струм одного порту

40 мА

Максимальний вихідний струм порту 3.3V

50 мА

Пам'ять програм

256 КБ з яких 8 КБ завантажувач

ОЗУ 8 КБ

EEPROM 4 КБ

Тактова частота 16 МГц

Arduino Mega може бути живиться від USB або від зовнішнього джерела живлення - вибирається автоматично.

В якості зовнішнього джерела живлення, крім USB може використовуватися мережевий адаптер, акумулятор або батарея. Штекер адаптера зовнішнім діаметром 5.5мм і внутрішнім 2.1мм, центральний контакт - позитивний необхідно підключити до   відповідному роз'єм живлення на платі. У разі живлення від акумулятора або батареї, її проводу необхідно під'єднати до висновків Gnd і Vin роз'єму POWER.

Напруга зовнішнього джерела живлення може знаходитися в межах від 6 до 20 В. Однак, зменшення напруги живлення нижче 7В призводить до зменшення напруги 5V, що може стати причиною нестабільної роботи пристрою. Використання напруги більше 12В може призводити до перегріву стабілізатора напруги і виходу плати з ладу. З огляду на це, рекомендується використовувати джерело живлення з напругою в діапазоні від 7 до 12В.

Висновки Живлення, розташовані на платі, перераховані нижче:

VIN - Напруга, що надходить в Arduino безпосередньо від зовнішнього джерела живлення (не пов'язане з 5В від USB або іншим стабілізованою напругою). Через цей висновок можна як подавати зовнішнє живлення, так і споживати струм, коли пристрій живиться від зовнішнього адаптера.

5V - На цей висновок надходить напруга 5В від стабілізатора напруги на платі, поза незалежності від того, як живиться пристрій : від адаптера (7 - 12В), від USB (5В) або через висновок VIN (7 - 12В). Подавати Живлення на пристрій через висновки 5V або 3V3 не рекомендується, оскільки в цьому випадку не використовується стабілізатор напруги, що може привести до виходу плати з ладу.

3.3В, що надходять від стабілізатора напруги на платі. Максимальний струм, споживаний від цього висновку, становить 50 мА.

GND - Висновки землі.

IOREF - Цей висновок надає платам розширення інформацію про робочій напрузі мікроконтролера Ардуіно. Залежно від напруги, ліченого з виведення IOREF, плата розширення може переключитися на відповідний джерело живлення або задіяти перетворювачі рівнів, що дозволить їй працювати як з 5В, так і з 3.3В-пристроями.

< /p>

Arduino Mega 2560 містить відновлювані запобіжники, що захищають USB порт комп'ютера від коротких замикань і перевантажень. Незважаючи на те, що більшість комп'ютерів мають власний захист, такі запобіжники забезпечують додатковий рівень захисту. Якщо від USB порту споживається струм більше 500 мА, запобіжник автоматично розірве з'єднання до усунення причин короткого замикання або перевантаження.

Максимальна довжина і ширина друкованої плати Mega2560 становить 102 х 54 мм, з урахуванням роз'єму USB і роз'єму живлення, виступаючих за межі плати. Три кріпильних отвори дозволяють прикріплювати плату до поверхні або корпусу. Зверніть увагу, що відстань між цифровими висновками 7 і 8 не кратне традиційним 2.54 мм і становить 4 мм.
