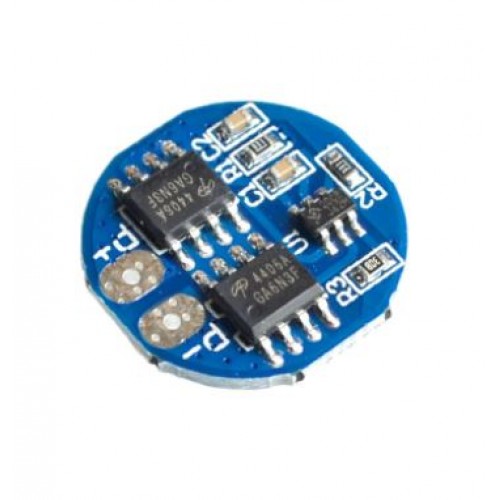

BMS контролер 2S 5А 7.4-8.4V Li-Ion акумуляторів 18650 HX-2S-A2

BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду /розряду батареї і т.д.

До модулю контролер заряду-розряду HX-2S-A2 можна підключити одночасно два акумулятора (18650). Особливостями даного контролера заряду є: захист від КЗ (короткого замикання) і захист від переразряда (перезарядження). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної місткості хоч однієї батарейки. Максимальний робочий струм даного BMS контролера становить 5 А, а струм спокою не перевищує 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35 В, а розряду при зниженні напруги до 2,5 - 3,0 В.

Модуль контролер заряду-розряду акумуляторів HX-2S-S01 має 5 висновків:

B +: позитивний полюс акумулятора

B-: негативний полюс акумулятора

BM: середня точка зборки акумуляторів

P- : негативна клема заряду /розряду

P + позитивна клема заряду /розряду

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 8,4 до 9 В. Зверніть увагу, що даний модуль не є зарядним пристроєм!

Технічні характеристики модуля:

Модель HX-2S-A2

Максимальна напруги заряду акумулятора, В 4,25 .. . 4,35

Напруга розряду акумулятора, В 2,5 ... 3,0

Напруга живлення, В 8,4 ... 9

Робочий струм, А 5

Максимальний робочий струм, А 7

Розміри модуля, мм 18,0
