BMS Контролер заряду-розряду 2-Х LI-ION акумуляторів 18650 FDS-2S-2 3A 7.4V

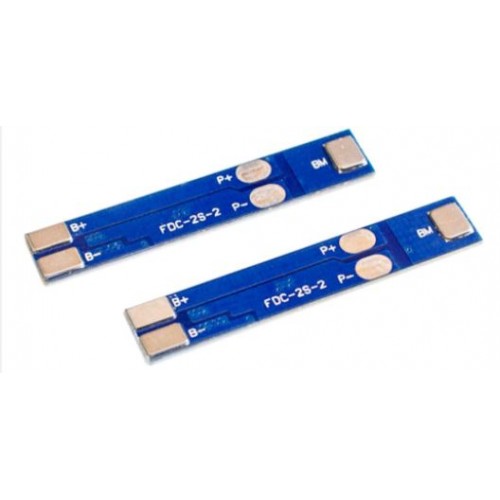

Модуль контролер заряду-розряду акумуляторів FDS-2S-2 має 5 висновків:

B +: позитивний полюс акумулятора

B-: негативний полюс акумулятора

BM: середня точка зборки акумуляторів

P-: негативна клема заряду /розряду

P + позитивна клема заряду /розряду < /p>

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим« захисту ».

Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або

почекати деякий час поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 7,4 до 8,4 В.

Для заряду можна використовувати підвищувальний перетворювач напруги з обмежувачем струму.

Зверніть увагу, що даний модуль не є зарядним пристроєм.

Технічні характеристики модуля:

Модель FDS-2S-2

Максимальна напруги заряду акумулятора, В 4,25 ... 4,35

Напруга розряду акумулятора, В 2,7 ... 3,0

Напруга живлення, В 7,4 ... 8,4

Робочий струм, А 3

Максимальний робочий струм, А 5

Розміри модуля, мм 36 х 7 х 2,5
