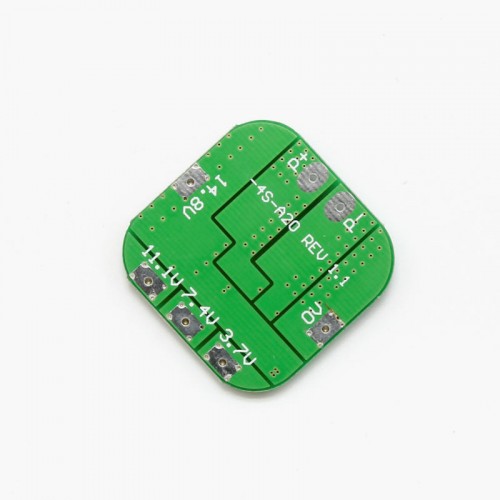

BMS контролер заряду-розряду для 4-х Li-Ion акумуляторів 18650 HX-4S-А20 10A 16.8V.

BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів , управління процесом заряду /розряду батареї і т.д.

До модулю HX-4S-А20 можна підключити одночасно чотири акумулятора (18650). Особливостями даного контролера заряду є: захист від КЗ (короткого замикання) і захист від переразряда (перезарядження). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної місткості хоч однієї батарейки. Максимальний робочий струм даного BMS контролера становить 10 А, а струм спокою досягає до 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35 В, а розряду при зниженні напруги до 2,3 - 3,0 В.

Модуль контролер заряду-розряду акумуляторів HX-4S-А20 має 7 висновків:

B +: позитивний полюс акумулятора

B-: негативний полюс акумулятора

B1: середня точка зборки 1 і 2 акумуляторів

B2: середня точка зборки 2 і 3 акумуляторів

B3: середня точка зборки 3 і 4 акумуляторів

P-: негативна клема заряду /розряду

P + позитивна клема заряду /розряду

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 14,8 до 16,8 В. Для заряду можна використовувати підвищувальний перетворювач напруги з обмежувачем струму. Зверніть увагу, що даний модуль не є зарядним пристроєм.

Технічні характеристики модуля:

Модель HX-4S-А20

Напруга розряду акумулятора, В 2,3 ... 3,0

Захист від перезарядки Напруга: 4,25-4.35v ± 0. 05В

Захист від розрядки Напруга: 2,3-3.0v ± 0. 05В

Максимальний робочий струм: 10 А

Максимальний піковий струм: 20А

Робоча температура: -40 --- + 50

температура зберігання: -40 - + 80

Напруга живлення, В 14,8 ... 16,8

Розміри модуля, мм 35 х 35 х 3
