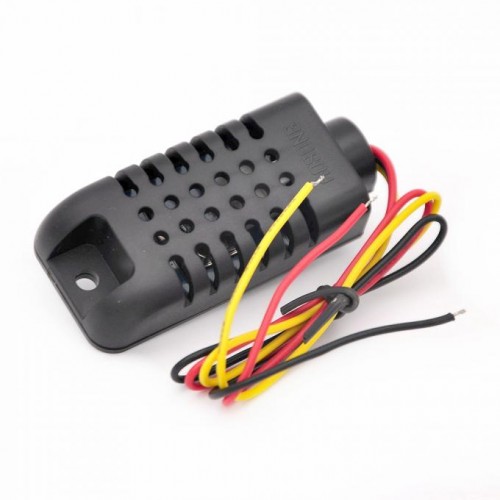

Цифровий датчик температури і вологості AM2301

Цифровий датчик температури і вологості AM2301-це композитний датчик температури і вологості з відкаліброваним цифровим виходом сигналу. Він використовує спеціальну технологію збору цифрового модуля і технологію вимірювання температури і вологості для забезпечення високої надійності і відмінною довгостроковій стабільності. Відмінного якість, швидкий відгук, захист від перешкод. Кожен датчик калибруется в точної калібрувальної камері вологості. Калібрувальні коефіцієнти зберігаються в пам'яті OTP як програми. Датчик складається з ємнісного чутливого елемента і елемента вимірювання температури NTC, підключеного до високопродуктивної 8-бітного микроконтроллеру. Зв'язок з мікропроцесором за допомогою однієї шини вимагає тільки однієї лінії. Малий розмір, низьке енергоспоживання, далеку відстань зв'язку, може використовуватися в складних условіях.Полностью ідентичний датчику DHT22.Налічіе захисного корпусу дозволяє використовувати датчик на вулиці. Не потребує ніякої зовнішньої обвязкі.Проізводітель рекомендує не перевищувати довжину проводів 30 метрами (при напрузі 5В) і при підтягує резистори 5,1К для забезпечення заявленої в даташіте точності вимірювань.

При напрузі живлення 3,3 В максимальна довжина провідників не повинна перевищувати 100см.

терморегулятори:

GND (Чорний провід) - "Земля"

VCC (Червоний дріт) - "+" Живлення

OUT (Жовтий провід) - цифровий вихід

Параметри:

діапазон вимірювання вологості: 0% до 99.9% (діапазон 0 ° C-50 ° C) < /p>

Похибка вимірювання вологості: ± 3%

Діапазон вимірювання температури: -40 ° C ~ 80 ° C

Похибка вимірювання температури: ± 0,3 ° C < /p>

Дозвіл: 16 біт

Оновлення: 2 s
