Датчик температури DS18B20 цифровий TO92.

DS18B20 це цифровий вимірювач температури, з   дозволом перетворення 9 - 12 розрядів і функцією тривожного сигналу контролю за температурою. Параметри контролю можуть бути задані користувачем і збережені в енергонезалежній пам'яті датчика.

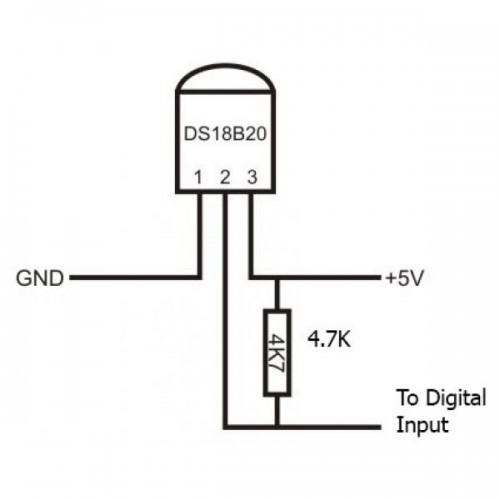

DS18B20 обмінюється даними з мікро контролером за однопровідною лінії зв'язку, використовуючи протокол інтерфейсу 1-Wire.

Живлення датчик може отримувати безпосередньо від лінії даних, без використання зовнішнього джерела. В цьому режимі Живлення датчика походить від енергії, запасеної на паразитної ємності.

Діапазон вимірювання температури становить від -55 до +125 ° C. Для діапазону від -10 до +85 ° C похибка не перевищує 0,5 ° C.

У кожної мікросхеми DS18B20 є унікальний серійний код довжиною 64 розряду, який дозволяє кільком датчикам підключатися на одну загальну лінію зв'язку. Тобто через один порт мікроконтролера можна обмінюватися даними з декількома датчиками, розподіленими на значній відстані. Режим вкрай зручний для використання в системах екологічного контролю, моніторингу температури в будівлях, вузлах обладнання.

Коротко про особливості DS18B20.

Для однопровідного інтерфейсу 1-Wire досить одного порту зв'язку з контролером.

Кожен пристрій має   унікальний серійний код довжиною 64 розряду.

Можливість підключення декількох датчиків через одну лінію зв'язку.

Немає необхідності в зовнішніх компонентах.

Можливість отримувати Живлення безпосередньо від лінії зв'язку. Напруга живлення в межах 3,0 В ... 5,5 В.

Діапазон вимірювання температури -55 ... +125 ° C.

Похибка не перевищує 0,5 ° C в діапазоні -10 ... +85 ° C.

Дозвіл перетворення 9 ... 12 біт. Здається користувачем.

Час вимірювання, не перевищує 750 мс, при максимально можливому дозволі 12 біт.

  Можливість програмування параметрів тривожного сигналу.

Тривожний сигнал передає дані про адресу датчика, у якого температури вийшла за задані межі.

Сумісність програмного забезпечення з DS1822.

Вкрай широкі області застосування.
