DC-DC знижує ПЕРЕТВОРЮВАЧ LM2596 2A С вольтметр.

Опис:

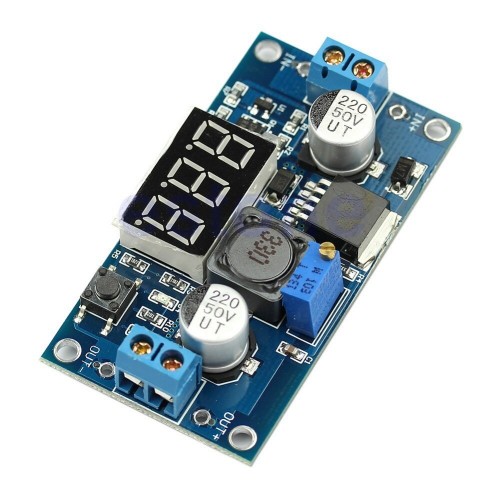

DC-DC знижує ПЕРЕТВОРЮВАЧ LM2596 2A С вольтметр на базі мікросхеми LM2596. Мікросхема LM2596 є знижуючим імпульсним перетворювачем напруги. Особливостями модуля є високий ККД (коефіцієнт корисної дії) і наявність малих втрат при нагріванні, але при роботі з великим струмом навантаження рекомендується встановити радіатор. Діапазон вихідної напруги конвертера становить від 1,5 до 37 В. Точність вимірювання вольтметра ± 0,1%.   Мікросхема має захист від КЗ (короткого замикання) і перегріву (спрацьовує при 150 ° C). Також має обмеження сили струму на виході. Для регулювання значень вихідної напруги на платі модуля є підлаштування резистор.

Основною особливістю даного перетворювача є наявність вбудованого вольтметра. Завдяки даному вбудованому измерителю регулювання вихідної напруги стала набагато легше. Вольтметр складається з одного семисегментний індикатора і інших допоміжних компонентів. Колір індикації вольтметра червоний. Також на платі є тактова кнопка, яка призначена для управління вольтметром. При натисканні на кнопку змінюється режим напруги (вхідний /вихідний напруга). Відключається вольтметр при довгому утриманні кнопки управління. Для правильної роботи вольтметра необхідна наявність вхідної напруги вище 4 В.

Плата модуля має 4 виведення:

IN +: вхідна напруга 4,5 - 40 В

IN-: «земля»

OUT +: вихідна напруга 1,5 - 37 В

OUT-: «земля»

На платі розміщено 2 світлодіоди:

IN: сигналізує про вимірювання вхідного напруги вольтметром

OUT: повідомляє про вимірювання вихідної напруги вольтметром

Подається Живлення на модуль від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 40 В.

Технічні характеристики модуля:

Мікросхема LM2596

Вхідна напруга, В 4,5 ... 40

Вихідна напруга, В 1,5 ... 37

Частота перетворення, кГц 150

ККД,% 90

Робочий діапазон температур, ° C -40 ... +125

Вихідний струм, 2А

Розміри модуля, мм 65 х 35
