DC-DC знижує ПЕРЕТВОРЮВАЧ з регулюванням напруги І СТРУМУ CC /CV XL4015 5A З вольтметр і амперметр

Стабілізатор на XL4015 з регулюванням вихідної напруги, струму.

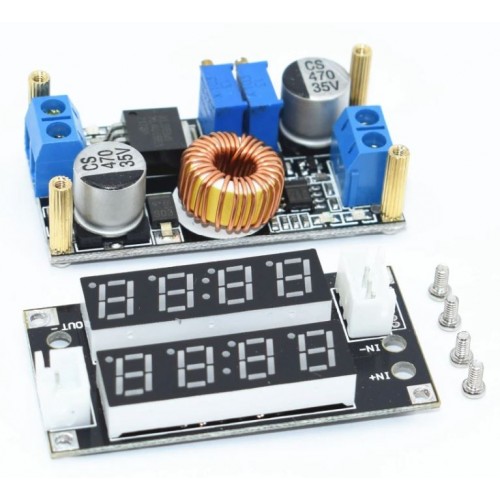

Знижуючий конвертер постійного струму зібраний на мікросхемі XL4015. Понижуючий конвертер використовується для зниження вхідної напруги і струму в ланцюзі, а також для індикації вихідної напруги і струму. Можна використовувати як: регульоване джерело живлення, зарядний пристрій, лабораторний блок живлення, драйвер для світлодіодів високої потужності.

На верхній стороні корпусу конвертера є два LED дисплея. Верхній - вольтметр (синя підсвічуванням), нижній - амперметр (червоне підсвічування) Обидва LED дисплея розраховані на один буквений і три цифрових символу.

Конверт оснащений світлодіодним індикацією. З боку змінних резисторів є червоний світлодіод - він горить, коли використовується фаза CC (Constant Current). Зі зворотного боку є два світлодіоди - синій і червоний. Синій світлодіод горить, коли використовується функція CC (струм стабілізації). Червоний, коли використовується функція CV (напруга стабілізації). Функції CC /CV (Constant Current /Constant Voltage) дуже корисні, тому що в будь-який момент часу при будь-допустимому навантаженні струм і /або напруга будуть стабільними. Також є можливість передавати дані про струмі і напрузі на мікроконтролер за допомогою послідовного порту, який знаходиться зліва від цифрового амперметра.

Управління знижувальним конвертером здійснюється за допомогою змінних резисторів, які знаходиться на корпусі пристрою. З їх допомогою можна змінювати значення вихідного струму і напруги.

На що знижує конвертері є дві клемних колодки і один послідовний інтерфейс - для підключення вхідного напруги, для підключення будь-якого пристрою до виходу конвертера, для передачі даних про струми і напрузі на контролер:

для підключення вхідного напруги має дві клеми-затиску, до яких приєднується джерело вхідної напруги. Позначення контактів IN +, IN-;

для підключення, будь-якого пристрою до виходу конвертера є клеми-затискачі, до яких приєднується споживач вихідної напруги. Позначення контактів OUT +, OUT -;

послідовний інтерфейс (Serial) може використовуватися для передачі даних про струмі й напрузі на контролер. Позначення контактів GND, RXD, TXD.

Вхідна напруга: 5-32 В

Вихідна напруга: 0.8-30 В плавно регулюється

Вихідний струм : регулюється, максимально 5 A

Мінімальний крок регулювання: 0.6 В

Вихідна потужність: максимальна 75 Вт

Робоча температура : від -40 до + 85 градусів

Робоча частота: 300 кГц

Ефективність перетворення: до 96%

Захист від перегріву: автоматично відключається вихід після перегріву

Захист від зворотної полярності: немає

Розміри модуля: 61.7х26.2mх15 мм
