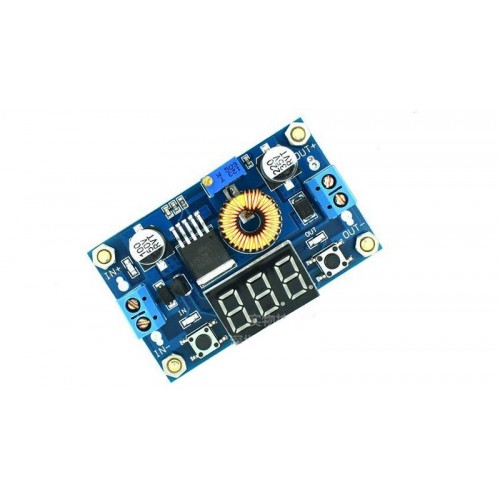

DC-DC XL4015 понижуючий перетворювач напруги з вольтметром

Модуль XL4015 з вольтметром є понижуючий регульований перетворювач для відображення вхідного і вихідного напруги. Основною функцією конвертера є зміна вихідної напруги постійного струму в заданому діапазоні.

Плата модуля спроектована на базі мікросхеми XL4015, підлаштування резистора і допоміжних компонентів.

Мікросхема XL4015 є імпульсним перетворювачем напруги постійного струму, який має 5 висновків і виконаний в корпусі «TO263-5L».

Для якісного перетворення напруги і збільшення терміну служби перетворювача на висновках передбачено 2 твердотільних конденсатора. Управління вихідною напругою здійснюється за допомогою багатооборотної резистора встановленого на платі пристрою.

Перетворювач розрахований на струм навантаження 5 А при звичайному охолодженні.

Частота перетворень становить 180 кГц, а ККД (коефіцієнт корисної дії ) 95%.

Якщо струм навантаження перевищує 2.8 А необхідно встановити додаткове охолодження.

Встановлюється радіатор на корпус мікросхеми за допомогою теплопроводящей пасти.

При установці необхідно дотримуватися ізоляцію струмопровідних частин від відводу тепла.

Модуль має захист від короткого замикання (КЗ) і перегріву.

Для захисту від переполюсовкі на вхідний клеммник можна встановити діод або діодний міст.

Можливість калібрування вольтметра

Технічні характеристики модуля:

Мікросхема XL4015

Вхідна напруга, В 4 .. . 38

Діапазон регулювання вихідної напруги, В 1,25 ... 36

Максимальний струм навантаження, А 5

Частота перетворень, КГц 180

Пульсація вихідної напруги, мВ 50

ККД,% 95

Робоча температура, ° C -40 ... +85

Розміри модуля, мм 66 * 39 * 18
