Діодний міст QL 200А 1000V

Країна виробник Китай

Тип діода Діодний міст

Тип діодного мосту: Однофазний

Призначення діода Випрямлювальний

Корпус: 144*132*52 мм

Максимальна постійна зворотна напруга 1000 В

Максимальний прямий струм 200 А

Діодні мости серії QL - випрямні однофазні двонапівперіодні перетворювачі змінного струму в пульсуючий постійний.

Робоча частота – 50 Гц. Відрізняються високою імпульсною перевантажувальною здатністю та досить низьким прямим падінням напруги.

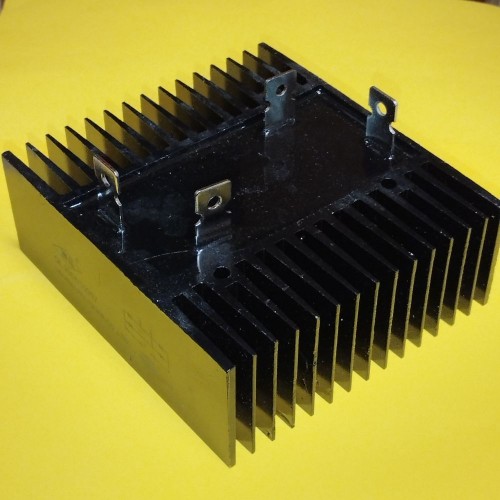

Корпус діодних мостів металевий. Усі компоненти всередині корпусу електрично ізольовані епоксидною смолою із високим рівнем вогнестійкості.

Полярність висновків позначається на корпусі або безпосередньо на самих контактах:

вхід ("Input") позначений знаком тильда "~" - на ці контакти подається змінний струм;

вихід ("DC Output") позначений знаками "+" та "-" - постійний струм.

Для згладжування отриманого пульсуючого струму використовують фільтр, найчастіше це конденсатор великої ємності.

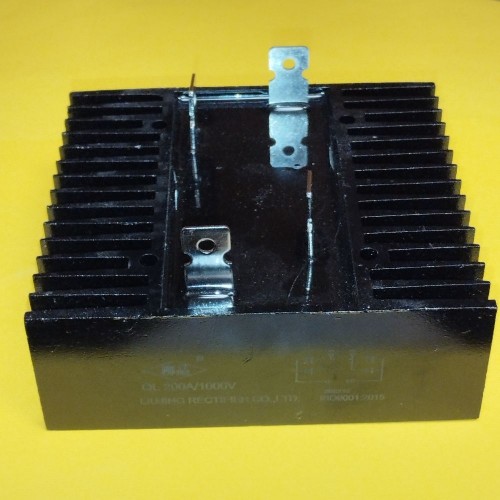

Охолодження випрямних мостів QL забезпечується тепловідвідною конструкцією корпусу. На корпусі також вказується маркування виробу, електрична схема з'єднання діодів.
