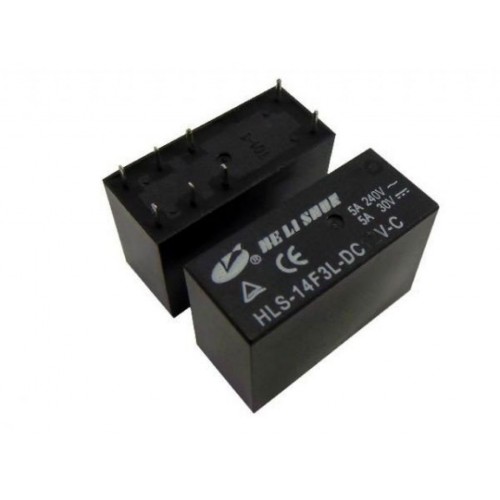

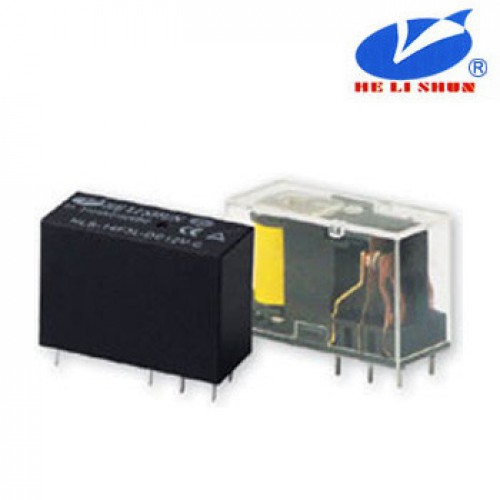

HLS-14F3 РЕЛЕ (5VDC) ток-5A /контакти-2С.

HLS-14F3 РЕЛЕ (5VDC) ток-5A /контакти-2С

Виробник: Helishun < /p>

Функціональне призначення: реле для друкованого монтажу

Технічні дані: 29.0x12.6x20.6mm; 5Vdc; два перемикаючих контакту 5А /240VAC




HLS-14F3
< /t d>


КОНТАКТНІ ДАНІ:

Форма зворотнього зв'язку 1А /1С
Контактний матеріал Ag Alloy
Рейтинг контактів 5А 240В /5А 30В
Макс. Напруга перемикання 250VAC /110VDC
Макс Струм Перемикання 5A
Макс. Потужність перемикання 1250VA /150W
Початкова опір контакту 100 мОм Макс при 6 У пост. Струму 1A
Тривалість життя 100 000 операцій (номінальне навантаження)
Тривалість життя Механічна 10 000 000 операцій (без навантаження)

ЗАГАЛЬНІ ДАНІ   :

< td colspan="2" valign="top" bgcolor="# FFFFF4" style="color: rgb (0, 0, 0);"> Опір вібрації
Опір ізоляції 1000 мОм хв при 500 В постійного струму
Діелектрична міцність між відкритими контактами 1000 В змінного струму 50-60 Гц (1 хвилина)
Діелектрична міцність між контактами і котушкою 5000VAC 50-60 Гц (1 хвилина)
Працювати час Максимум 15 мс
Час випуску Макс 8 мс
Температура навколишнього середовища Від -30 ℃ до + 70 ℃
Ударопрочность Несправність 10G
руйнування 100G
10-55 Гц, 1,5 мм з подвійною амплітудою
В лажность навколишнього середовища Відносна вологість 20-85%
Вага < /td> Близько 13 г
Стандарт безпеки TUV CE CQC

ДАНІ КОТУШКИ   :   (при 20 ℃) ​​

< td width="94" style="color: rgb (0, 0, 0);">
2,4
Номінальна напруга (VDC)
Опір котушки Ω (± 10%)
Максимальна робоча напруга (VDC)
Мінімальна напруга спрацьовування (VDC)
Макс. Прикладена напруга (VDC)
< div align="center"> 0.53W
0.72W
3
17 < /div>
12,5
0,15
3,9
5
50
36
4
0,25
6,5
6
68
50
4,8
0,3
7,8
9
155
115
7,2
0,45
11,7
12
270
200
9,6
0.6
15,6
24
1100
820
19,2
1.2
31,2
48
4400
3300
38,4
2,4
62,4


схема розташування друкованих плат і схема підключення (вид знизу) < /td>
