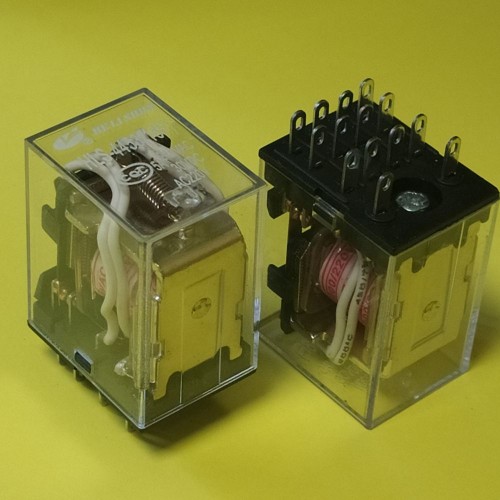

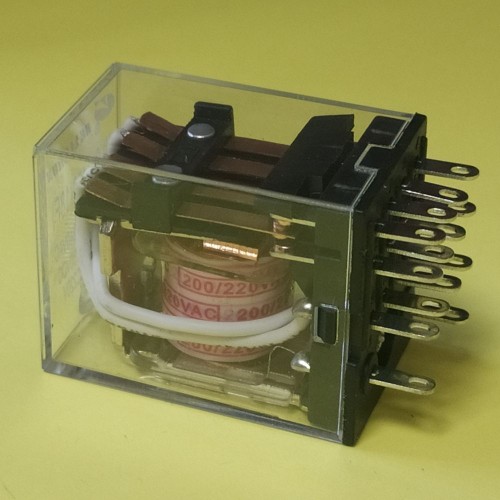

HLS-4453 (18F) -4 РЕЛЕ (220VAC) ток-7A /контакти-4С.

Реле електромагнітні HLS-4453 - реле загального призначення коммутируют ланцюга постійного струму напругою 12В, 24В і змінного струму напругою до 240В з номінальним струмом 5А і комутованої потужністю до 210Вт. Напруга котушки становить - 12В, 24В постійного струму і 240В змінного струму. Аналогами реле HLS-4453 є РП-21, HJQ-22F, HH53P, HH54P. Конструкція реле HLS передбачає 2,3 або 4 групи перемикаючих контактів. Час спрацювання становить 25мс, час відпускання - 25мс. Спосіб кріплення - розетки (колодки).

СВА-4453 (18F) -4 < /td>

КОНТАКТНІ ДАНІ: < /tr> Форма зворотнього зв'язку 4C Контактний матеріал Ag Alloy Рейтинг контактів 5A 240VAC /30VDC Макс. Напруга перемикання 25/3 Макс Струм Перемикання 7A Макс. Потужність перемикання 1750VA /210W Початкова опір контакту Максимум 100 мОм при 6 У пост. Струму 1A Тривалість життя < /td> 100 000 операцій (номінальне навантаження) Тривалість життя Механічна 10 000 000 операцій (без навантаження) ЗАГАЛЬНІ ДАНІ: < td colspan="2" valign="top" bgcolor="# FFFFF4" style="color: rgb (0, 0, 0);"> Вологість навколишнього середовища Опір ізоляції 100 мОм хв при 500 В постійного струму Діе лектріческая міцність між відкритими контактами 1000 В змінного струму 50-60 Гц (1 хвилина) < /td> діелектрична міцність між контактами і котушкою 1500 В змінного струму, 50-60 Гц (1 хвилина ) Працювати час Максимум 25 мс Час випуску Максимум 25 мс Температура навколишнього середовища Від -40 ℃ до + 70 ℃ Ударопрочность Несправність 20G руйнування 100G Опір вібрації 10-55 Гц, 1,5 мм з подвійною амплітудою Відносна вологість 40-85% Вага Близько 32 г Стандарт безпеки CQC ДАНІ КОТУШКИ   : < /strong>   (при 20 ℃) ​​ Номінальна напруга (V) Котушка постійного струму Котушка змінного струму Опір котушки Ω (± 10%) Максимальна робоча напруга (VDC) Мінімальне   напруга спрацьовування (VDC) Опір котушки Ω (± 10%) Максимальна   робоча напруга (VDC) Мінімальна   напруга спрацьовування (VDC) 5 32 < div align="center"> 3,75 0 , 5 - - - 6 40 4.5 0.6 10,5 4,8 1,8 12 160 9 1.2 43 9,6 3,6 24 650 18 2,4 160 19 , 2 7,2 48 2600 36 4,8 668 38,4 14,4 120 - - - 3900 96 36 240 - - - 12000 < /td> 176 72

Схема розташування друкованих плат і схема підключення (вид знизу)
