HX-MINI-360 понижуючий перетворювач DC-DC регульований 4,75-23V /1-17V

HX-MINI-360 являє собою понижуючий перетворювач DC-DC з можливістю регулювання вихідної напруги.

Завдяки компактним розмірам модуля, його можна використовувати для Живлення відеореєстраторів, мережевих обладнань і т.д.

Також конвертер добре підійде для Живлення цифрового вольтметра-амперметра.

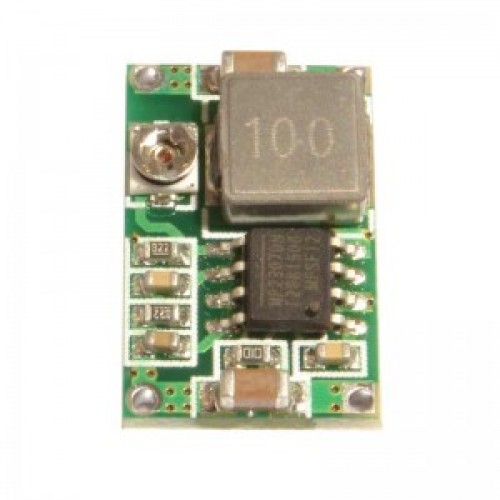

Модуль HX-MINI-360 спроектований на основі мікросхеми MP2307DN та інших допоміжних компонентів.

Діапазон вхідної напруги мікросхеми становить від 4,75 до 23 В, а вихідної напруги від 0.925 до 17 В.

Різниця між вхідним і вихідним напругою не повинна перевищувати 15 В.

Частота перемикання 340 КГц , яка дає можливість отримати великі значення сили струму навантаження.

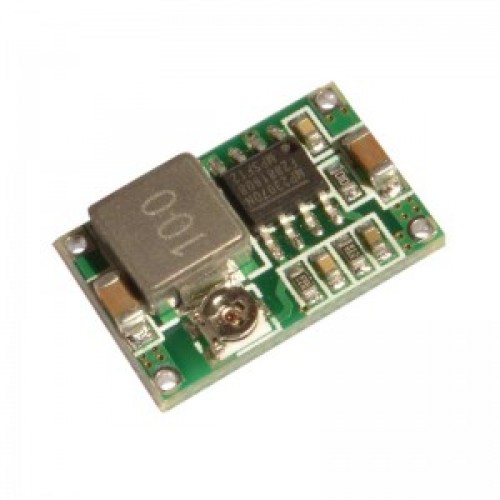

Максимальний струм перетворювача становить 3 А. При навантаженні струму до 1,8 А мікросхема не нагрівається і відсутні великі коливання напруги. На платі є підлаштування резистор для регулювання значень вихідної напруги.

При роботі з порогової силою струму і тривалій роботі конвертера необхідно встановити тепловідвід у вигляді радіатора.

Плата володіє захистом від перегріву (при досягненні 160 ° C перетворювач відключається).

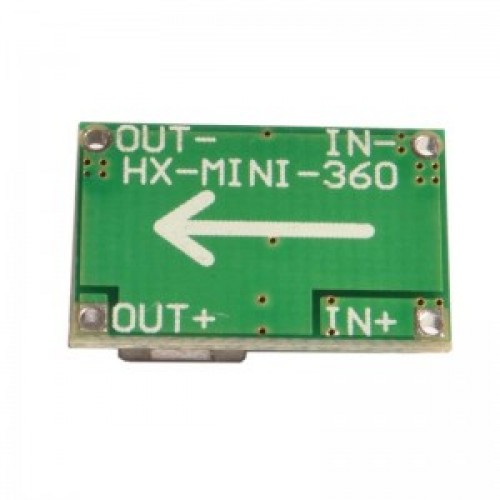

Плата модуля має 4 виведення:

IN-: «земля»

OUT +: вихідна напруга 0.925 - 17 В

OUT-: «земля»

Зверніть увагу, що мікросхема модуля не володіє захистом від переполюсовки.

При необхідності можна встановити діод Шотткі на вхід плати, який забезпечить захист від переполюсовки.

В комплект радіатор не входить.

Мікросхема MP2307DN

Вхідна напруга, В 4,75 ... 23

Вихідна напруга, В 0,925 ... 17 < /p>

Максимальний вихідний струм, А 3

ККД,% 95

Частота ШІМ, КГц 340

Робоча температура, ° C -45. .. +85

Розміри модуля, мм 17 x 11 x 3,8
