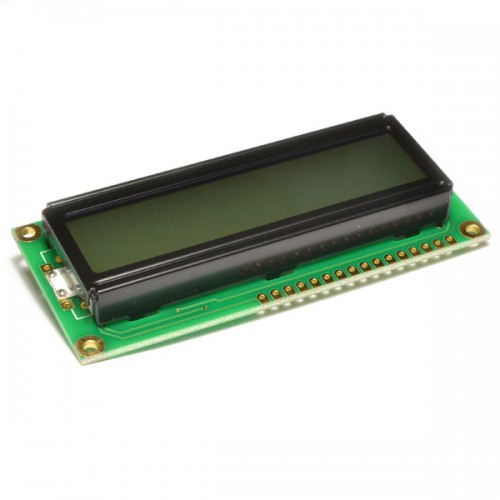

LCD 1602A V1.1 жовто-зелений фон з підсвічуванням

Опис:

Даний LCD дисплей є одним з найпопулярніших і при цьому недорогих індикаторів. Багато проектів на платформі Arduino спроектовані на основі даного модуля. Дисплей можна застосовувати для відображення параметрів вологості, температури, напруги, сили струму і т.д.

Плата дисплея спроектована на базі мікросхеми HD44780 японської фірми Hitachi і інших допоміжних компонентів, які забезпечують правильну роботу модуля. Мікросхема HD44780 є контролер, який виводить інформацію на дисплей. Даний LCD дисплей відображає 2 рядки по 16 символів. Дозвіл символів становить 5 х 8 пікселів, проте більшість стандартних символів використовують дозвіл 5 х 7. Нижній рядок використовується для відображення курсора у вигляді підкреслення. Також курсор може мати вигляд залитого поля 5 х 8 пікселів. Крім того, курсор може бути включений /відключений або блимати. Колір фону дисплея жовто-зелений.

LCD дисплей може працювати в 2 режимах:

4-бітному, де за 1 такт передається 0.5 байта . Для обміну інформацією використовуються контакти від D4 до D7.

8-бітному, де за 1 такт передається 1 байт. Для обміну інформацією використовуються контакти від D0 до D7.

Підключати дисплей до платформи Arduino або іншим мікроконтролерним пристроїв можна за допомогою послідовного інтерфейсу I2C або безпосередньо. При підключенні дисплея за допомогою інтерфейсу I2C необхідно використовувати перетворювач I2C інтерфейсу в LCD1602, який дозволяє скоротити кількість використовуваних проводів до 4:

№ Перетворювач I2C Arduino

Опис висновків

1 GND GND «земля»

2 VCC 5V напруга живлення дисплея

3 SDA A4 лінія даних

4 SCL A5 лінія тактирования

Плата дисплея володіє 16 цифровими висновками, з яких 6 є обов'язковими для підключення:

№ РК-дисплей Arduino

Опис висновків

1 VSS

GND «земля»

2 VDD 5V напруга живлення дисплея

3 VO A0 (потенціометра) контрастність екрану

5 RW GND читання і запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 включення

7 D0 - цифровий висновок (не використовується при 4-бітному режимі)

8 D1 - цифровий висновок (не використовується при 4-бітному режимі)

9 D2 - цифровий висновок (не використовується при 4-бітному режимі)

10 D3 - цифровий висновок (не використовується при 4-бітному режимі)

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

цифровий висновок

14 D7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний провід підсвічування

Для підключення дисплея до плати необхідний штирьовий роз'єм.

Регулюється контрастність дисплея за допомогою виведення VO. Для зміни яскравості необхідно до такого висновку підключити потенціометр опором 10 кому. Центральний висновок потенціометра A0 підключається до висновку VO ЖК-дисплея, один з висновків до "землі", а інший до джерела живлення напругою 5В.

Подається Живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 В.

Технічні характеристики LCD 1602A:

Напруга живлення, В 4,7 ... 5,5

Драйвер HD44780

Струм споживання, мА 1,2

Дозвіл символу 5 х 7

Кут огляду, ° 60

Колір фону екрану жовто-зелений

Робоча температура, ° C -20 ... +70

Розміри модуля , мм 80 х 36 х 11
