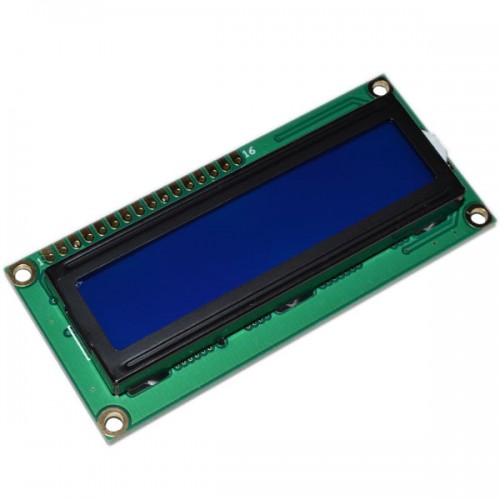

LCD 1602A V2.0 синій фон білі символи з підсвічуванням

Опис:

Даний LCD дисплей призначений для виведення тексту. Багато проектів на платформі Arduino спроектовані на основі даного модуля. Дисплей можна застосовувати для відображення параметрів вологості, температури, напруги, сили струму і т.д.

Даний дисплей розмірності 1602 спроектований на базі контролера HD44780 від японської фірми Hitachi. Контролер має однобайтном осередками пам'яті, вміст яких відображається на екрані. Даний LCD дисплей відображає 2 рядки по 16 символів. Рідкокристалічний дисплей 1602A відображає 2 рядки по 16 символів. Дозвіл символів становить 5 х 8 пікселів, проте більшість стандартних символів використовують дозвіл 5 х 7. Нижній рядок використовується для відображення курсора у вигляді підкреслення. Також курсор може мати вигляд залитого поля 5 х 8 пікселів. Крім того, курсор може бути включений /відключений або блимати.

LCD дисплей може працювати в 2 режимах:

4-бітному, де за 1 такт передається 0.5 байта. Для обміну інформацією використовуються контакти від D4 до D7.

8-бітному, де за 1 такт передається 1 байт. Для обміну інформацією використовуються контакти від D0 до D7.

Підключати дисплей до платформи Arduino або іншим мікроконтролерним пристроїв можна за допомогою послідовного інтерфейсу I2C або безпосередньо. При підключенні дисплея за допомогою інтерфейсу I2C необхідно використовувати перетворювач I2C інтерфейсу в LCD1602, який дозволяє скоротити кількість використовуваних проводів до 4:

№ Перетворювач I2C Arduino Uno Опис висновків

1 GND GND «земля»

2 VCC 5V напруга живлення дисплея

3 SDA A4 лінія даних

4 SCL A5 лінія тактирования

Плата дисплея володіє 16 цифровими висновками, з яких 6 є обов'язковими для підключення:

№ РК-дисплей Arduino Uno Опис висновків

1 VSS

GND «земля»

2 VDD 5V напруга живлення дисплея

3 VO GND контрастність екрану

4 RS D12 вибір регістра

5 RW GND читання і запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 ENABLE

7 D0 - цифровий висновок

8 D1 - цифровий висновок

9 D2 - цифровий висновок

10 D3 - цифровий висновок

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

13 D6 D3

цифровий висновок

14 D 7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний провід підсвічування

Для підключення дисплея до плати необхідний штирьовий роз'єм.

Регулюється яскравість дисплея за допомогою виведення VO. Для зміни яскравості необхідно до такого висновку підключити потенціометр опором 10 кому.

Якщо рідкокристалічний дисплей підключений по I2C інтерфейсу до Arduino, для його роботи необхідно завантажити бібліотеку для середовища Arduino IDE за посиланням, а потім встановити її самостійно. < /p>

Подається Живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 В.

Технічні характеристики LCD 1602A:

Напруга живлення, В 4,7 ... 5,5

Струм споживання, мА 1,2

Розмір символів, мм 3 х 5,23

Розмір екрана, мм 64 х 15

Колір підсвічування екрану синій

Колір символів білий

Розміри модуля, мм 80 х 36 х 11
