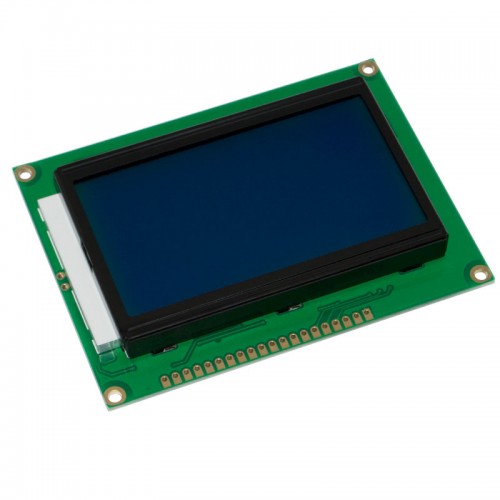

LCD12864B ST7920 РКІ дисплей 128х64 точки синій фон, біле зображення

опис:

Даний модуль є графічний LCD 12864B дисплей, який призначений для виведення тексту, зображень, графіків і т.д. Графічний дисплей здатний візуалізувати лінії різної товщини, будь-які розміри шрифтів і картинок

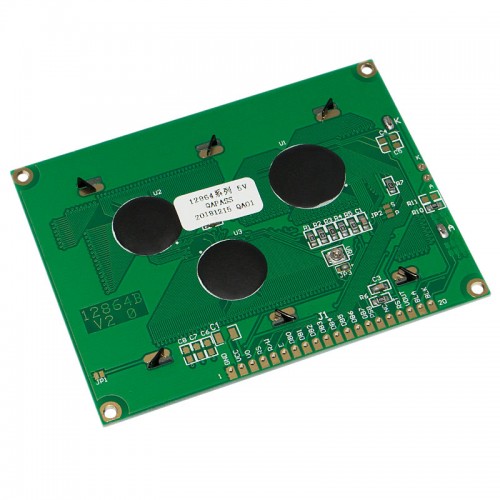

Плата модуля спроектована на базі контролера ST7920 , який відповідає за роботу графічного дисплея. Модуль може працювати в 2 режимах: нормальний (споживання струму 450 мкА) і сплячий (споживання струму 30 мкА) .. Також даний дисплей підтримує більшість поширених шрифтів.

Плата модуля може працювати в 2 режимах:

Текстовий: відображає 4 рядки по 16 символів

Графічний: відображає картинки і графіки (128 x 64 пікселя)

Підключати графічний дисплей можна по 8-бітної, 4-бітної шині і послідовному інтерфейсу SPI (3-бітна шина).

4-бітна шина: за 1 такт передається 0.5 байта. Підключається за допомогою висновків D4 - D7 .

8-бітна шина: за 1 такт передається 1 байт. Підключається за допомогою висновків D0 - D7 .

Призначення висновків дисплея:

№ ЖК-дисплей Arduino

опис висновків

1 VSS

GND «Земля»

2 VDD 5V напруга живлення дисплея

3 VO A0 (потенціометра) контрастність екрану

4 RS D12 вибір регістру

5 RW GND читання і запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 включення

7 D0 - цифровий висновок (не використовується при 4-бітному режимі)

8 D1 - цифровий висновок (не використовується при 4-бітному режимі)

9 D2 - цифровий висновок (не використовується при 4-бітному режимі)

10 D3 - цифровий висновок (не використовується при 4-бітному режимі)

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

13 D6 D3

цифровий висновок

14 D7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний провід підсвічування

Регулюється контрастність дисплея за допомогою виведення VO . Для зміни яскравості необхідно до такого висновку підключити потенціометр опором 10 кому . Центральний висновок потенціометра A0 підключається до висновку VO ЖК-дисплея, один з висновків до "землі", а інший до джерела живлення напругою 5В.

Даний дисплей сумісний з бібліотекою «LiquidCrystal». При роботі в середовищі розробки Arduino IDE необхідно вибрати дану бібліотеку і вказати висновки до яких підключений дисплей. Дана бібліотека підтримує паралельний і послідовний інтерфейси підключення. При роботі з послідовним інтерфейсом можна використовувати апаратний і програмний SPI.

Підключений до джерела живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 В.

Технічні характеристики LCD12864B:

мікроконтролер ST7920

Напруга живлення, В 5

Струм споживання, мкА 450

роздільна здатність дисплея 128 x 64

Колір фону екрану синій

Кут огляду, ° 170

Робоча температура, ° C -20 ... +70

Розміри модуля, мм 93 х 70 х 13,5

Приклад підключення дисплея до апаратної шині SPI:
