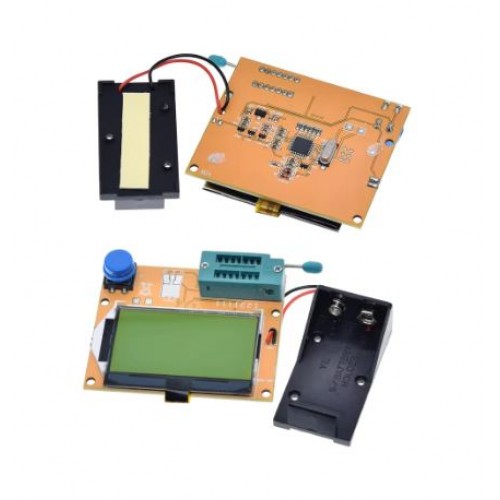

Опис:

Автоматичне визначення NPN і PNP транзисторів, N-канальні і P-канальні МОП-транзисторів, діодів (в тому числі і здвоєних діодів), тиристорів, резисторів і конденсаторів, визначає полярність і типи висновків. Час тесту 1-2 секунди (за винятком конденсаторів великої ємності). Одна кнопка управління. Автоматичне відключення.

Вимірювання:

опору

індуктивності

омічний опір індуктивності

ємності конденсатора

внутрішнього опору конденсатора ESR

автоматичне визначення типу і терморегулятори транзисторів і діодів (виводиться на екран)

вимір коефіцієнта передачі струму бази біполярного транзисторів

визначення напруги насичення біполярного транзистора

вимір ємності затвора польового транзистора

визначення напруги відкриття польового транзистора

вимір падіння напруги на діоді < /p>

вимір паразитної ємності діода

Характеристики:

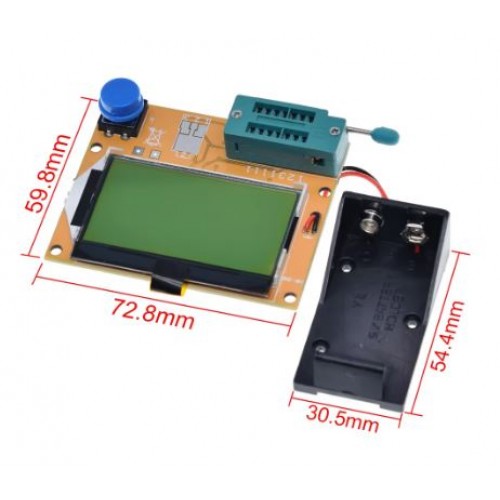

LCD екран 128 * 64 точок

Прошивка на чіпі ATmega328 - 2.07w

Опір: 0.1Ω - 50MΩ

Ємність: 25pF - 100000uF

Індуктивність: 0.01mH-20H

Напруга живлення: Крона 9В (6F22)

ток в режимі очікування: 0.02uA

Робочий струм: 25mA

Калібрування:

як будь-який інший вимірювальний п рібор, LCR-T4 періодично вимагає калібрування. Розробники гранично спростили цю процедуру і Вам не буде потрібно спеціального дорогого устаткування для цього.

Перед початком калібрування підготуйте трьохконтактного перемичку з кроком 2,54 мм і якісний неелектролітіческіх конденсатор ємністю вище 0,1 мікрофарад. Відмінно підійдуть метало плівкові конденсатори на 0,15, 0,22, 0,33 мкФ.

Встановіть перемичку в тестову панельку в контакти 1-2-3 і натисніть кнопку. Тестер, визначивши перемичку, почне самокалібрування. Прогрес калібрування буде відображатися дисплеї. Приблизно в середині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Ще через нетривалий час, тестер запропонує встановити конденсатор в 1-3 контакти. Вставте конденсатор і зафіксуйте його. Ще кілька секунд і калібрування буде закінчена. Результатом буде відображення параметрів встановленого конденсатора.
