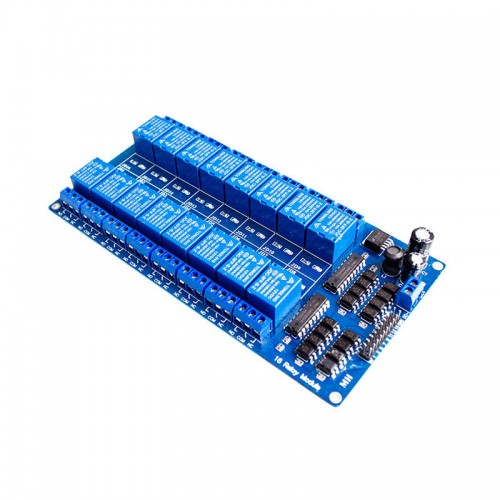

Модуль 16 реле 12V з опторазвязкой для ARDUINO.

двенадцатівольтових шістнадцятиканальний релейний модуль призначений для управління до шістнадцяти силових навантажень за допомогою Arduino або інших контролерів.

  Для використання релейного модуля до нього потрібно підключити керований пристрій. Потім потрібно підключити живлення 12В до висновків Vcc і Gnd модуля. Після чого до керуючих висновків IN1-IN16 релейного модуля можна підключати мікроконтролер, комп'ютер або інше керуючий пристрій і приступати до роботи.

  Релейний модуль має два інтерфейси - для підключення керуючого мікроконтролера і для підключення керованих приладів до реле. Для підключення релейного модуля до пристрою використовується 20-ти контактний коннектор. Контакти GND і VCC для підключення напруги живлення інтерфейсу 5В, висновки IN1-IN16 для підключення керуючого сигналу.

Для підключення навантаження до реле на платі присутній 48 гвинтових контактів, по 3 на кожне реле.

Живлення релейного модуля здійснюється виключно від зовнішніх джерел живлення.

Характеристики:

робочий струм реле: 10 - 15мА (кожного)

напруга живлення реле 12В

реле SRD-12VDC-SL-C AC250V 10A

габаритний розмір: 180 х 90 х 18 мм

маса: 200 г
