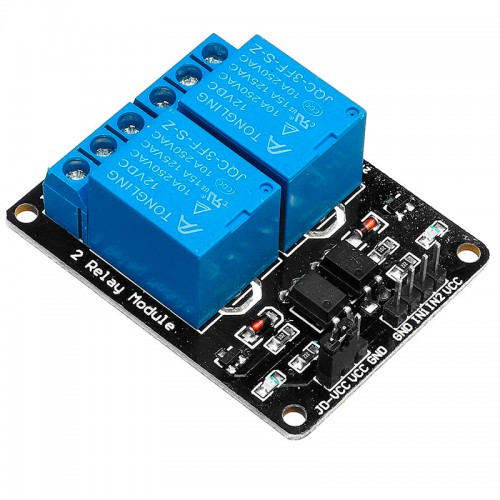

Модуль 2 реле 12V з опторазв'язкою для ARDUINO

Дванадцятивольтовий двоканальний релейний модуль призначений для керування двома силовими навантаженнями за допомогою Arduino або інших контролерів.

Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати живлення 12В до виводів VCC і GND модуля. Потім до керуючих виводів IN1 - IN2 релейного модуля потрібно під'єднати мікроконтролер, комп'ютер або інший пристрій, яким можна керувати, і розпочинати роботу.

Релейний модуль має два інтерфейси - для під'єднання керуючого мікроконтролера і для під'єднання керованих приладів до реле. Для під'єднання релейного модуля до керуючого пристрою використовується 4-контактний конектор. Контакти GND і VCC для під'єднання живильної напруги 12В, виводи IN1 - IN2 для під'єднання керувального сигналу.

Для під'єднання навантаження до реле на платі є 6 гвинтових контактів, по 3 на кожне реле.

Живлення релейного модуля може здійснюватися як від керуючого контролера, так і від зовнішніх джерел живлення.

Якщо необхідна повна гальванічна ізоляція, підключіть VCC до виходу +5В Arduino, але не підключайте GND. Приберіть перемичку VCC - JDVCC. Підключіть окремі +12В до виводу JDVCC і GND з плати - це дасть живлення для транзисторів і обмотки реле.

Технічні характеристики:

Напруга живлення: 12 В

Робочий струм: 15 ... 20 мА

Габаритні розміри: 49х38х20 мм

Маса: 30 г
