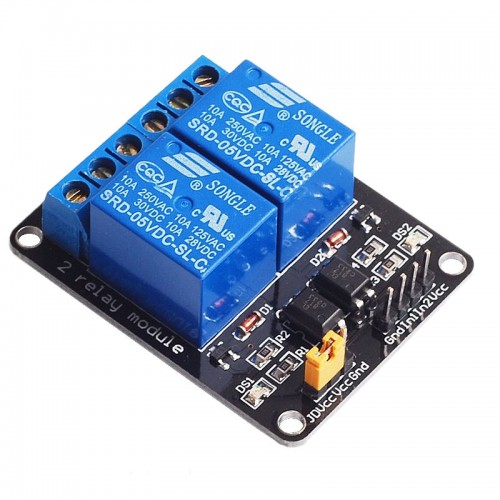

Модуль 2 реле 5V з опторазвязкой для ARDUINO

Опис:

  пятівольтового двоканальний релейний модуль призначений для управління двома силовими навантаженнями за допомогою Arduino або інших контролерів.

  Для використання релейного модуля до нього потрібно підключити керований пристрій. Потім потрібно підключити живлення 5В до висновків Vcc і Gnd модуля. Потім до керуючих висновків IN1-IN2 релейного модуля необхідно підключити мікроконтролер, комп'ютер або інше керуючий пристрій і приступати до роботи.

  Релейний модуль має два інтерфейси - для підключення керуючого мікроконтролера і для підключення керованих приладів до реле. Для підключення релейного модуля до пристрою використовується 4-контактний коннектор. Контакти GND і VCC для підключення напруги живлення 5В, висновки IN1-IN2 для підключення керуючого сигналу.

Для підключення навантаження до реле на платі присутній 6 гвинтових контактів, по 3 на кожне реле.

Живлення релейного модуля може здійснюватися як від керуючого контролера, так і від зовнішніх джерел живлення. Якщо необхідна повна гальванічна ізоляція, підключіть Vcc до виходу +5 Arduino, але не підключайте GND. Приберіть перемичку Vcc-JDVcc. Підключіть окремі +5 до висновку JDVcc і GND з плати - це дасть Живлення для транзисторів і обмотки реле.

Характеристики:

робочий струм реле: 15 - 20 мА

напруга живлення реле 5В

реле SRD-05VDC-SL-C AC250V 10A

габаритний розмір: 49х38х20 мм

маса: 30 г
