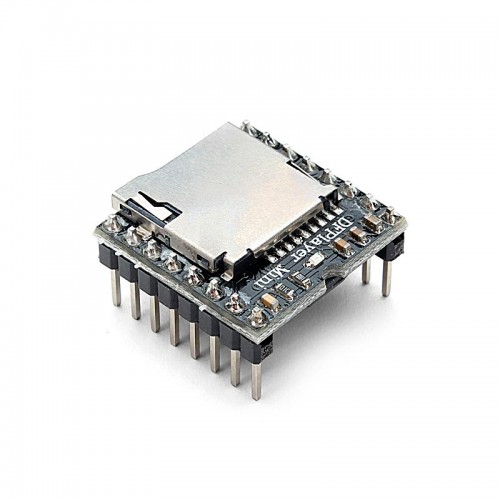

Модуль DF player mini MP3-плеєр

  DFPlayer - мініатюрний MP3-модуль з вбудованим підсилювачем потужності і можливістю підключення динаміка до 3 Вт. Програвач може використовуватися як окремий модуль, так і в комбінації з Arduino сумісним контролером. DFPlayer підтримує поширені аудіо формати MP3, WAV і WMA.Поддержівает TF-карти з FAT16, FAT32 файлової системою.

  Все, що потрібно - це записати набір фраз на microSD-карту, вставити карту в модуль і в потрібний момент викликати функцію «play» з номером потрібної композиції. У будь-який момент є можливість призупинити відтворення, а потім відновити з того ж місця.

  Модуль підтримує до 25500 фрагментів фраз, сигналів або мелодій. Все аудіофайли можна поділити на групи по 255 композицій. Можна вибрати один з 30-ти рівнів гучності і один з 6-ти режимів еквалайзера.

  Якщо знадобиться використовувати модуль в якості звичайного плеєра, то не буде потрібно виділяти для кнопок управління додаткові цифрові входи. Модуль має два входи, до яких можна підключити до 20-ти кнопок.

Висновок Опис

VCC

Живлення «+»

GND Живлення «-»

RX UART прийом

TX

UART передача

SPK1

Гучномовець «+»

SPK2 Гучномовець «-»

BUSY Індикатор стану ( «0» - простий, «1» - програвання)

DAC_R

Вихід на навушники або підсилювач (канал «R»)

DAC_L

Вихід на навушники або підсилювач (канал «L»)

IO1

Вхід управління: коротке натискання - «назад», довге - зменшити гучність

IO2

Вхід управління: коротке натискання - «вперед », довге - збільшити гучність

ADKEY1

Порт для підключення резистивной клавіатури, вхід 1

ADKEY2

Порт для підключення резистивной клавіатури, вхід 2

USB + USB порт, порт «+»

USB- USB порт, порт «-»

  Характеристики:

Напруга живлення: 3,3-5 В

Кількість каналів: 1 (моно, 3 В т) + 2 (стерео, без підсилювача)

Підтримувані частоти дискретизації: 8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 кГц

Розрядність ЦАП: 24 біта

Відношення сигнал /шум: до 85 дБ

Підтримувані файлові системи: FAT16, FAT32

Максимальний обсяг SD-карти: 32 ГБ < /p>

Кількість каталогів композицій: до 100

Кількість композицій в каталозі: до 255

Формати аудіофайлів: MP3, WAV, WMA

Кол- у рівнів гучності: 30

Режимів еквалайзера: 6 (Normal /pop /Rock /Jazz /Classic /Base)
