Модуль інфрачервоного фотоприймача з пультом дистанційного керування.

Опис:

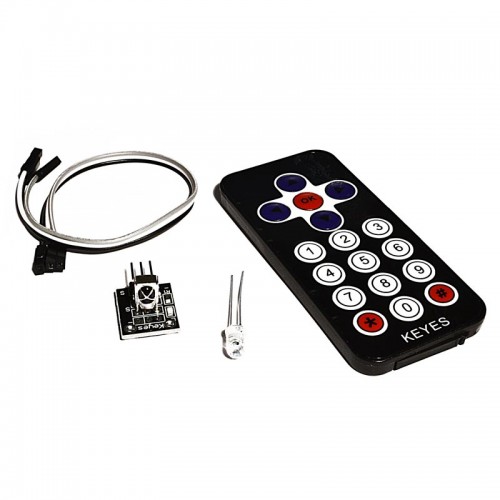

В набір даного модуля входять: пульт з інфрачервоними випромінюваннями, ІК приймач, світлодіод і перехідники для підключення до палаті Arduino. Набір підійде як для досвідчених ардуіщіков, так і для початківців радіоаматорів в сфері Arduino.

Модуль з інфрачервоним приймачем спроектований на ІК датчику (TL1838) і светодиоде, який сигналізує про прийомі сигналу від пульта. Датчик TL1838 може працювати тільки на частоті сигналу номіналом 38 кГц. Завдяки цьому він має властивість ігнорувати інші світлові шуми.

Підключається модуль до Arduino або іншим мікропроцесорним пристроям, за допомогою послідовного інтерфейсу I2C у вигляді роз'єму J1 (VCC, GND, SIGNAL). Виходів VCC і GND необхідні для подачі напруги номіналом 5 В, а через вихід SIGNAL здійснюється передача сигналу з датчика на мікроконтролер Arduino.

ІК пульт працює на частоті 38кГЦ і може передавати сигнал на відстані до 8 метрів. На пульті розташовано 17 ізольованих кнопок для комфортного керування пристроями різної складності. При натисканні на кнопку утворюється сигнал, який кодується в інфрачервоне випромінювання, потім сигнал знову кодується в пакет послідовних імпульсів з певною частотою. Після отримання послідовності, відбувається демодуляція даних і інформація надсилається на мікроконтролер.

Для подальшої роботи з даними набором, необхідно завантажити бібліотеку для середовища Arduino IDE за посиланням, а потім її встановити.

< br>

Технічні характеристики модуля:

Напруга живлення, в 5

струм в режимі передачі, мА 3 ... 5

Максимальна відстань передачі сигналу пульта, м 8

Ефективний кут, ° 60

Максимальний кут, ° 90

Дальність прийому сигналу TL1838, м 20

Частота модуляції, кГц 38

Кількість кнопок управління 17
