Модуль KA2284 індикатор рівня

LED індикатор рівня сигналу /заряду KA2284 призначений для світлодіодної індикації рівня змінного аналогового сигналу (індикація настройки тюнера, індикація рівня сигналу на лінійному виході, індикація вихідної потужності, індикатор живлення, індикація рівня заряду акумуляторів або батарей і т.п.). Індикатор відмінно підійде для металошукача Пірат і інших аналогічних приладів, що мають звукову індикацію, але не мають світловий.

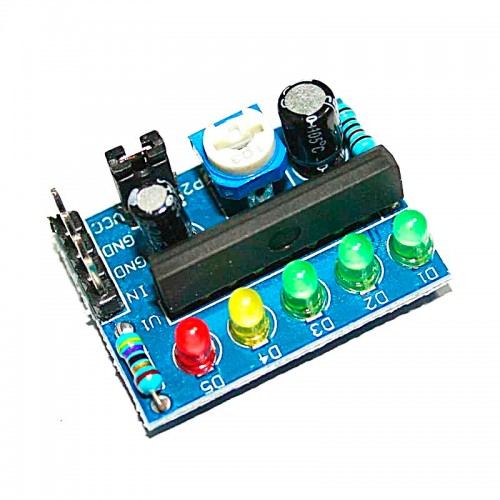

В залежності від рівня сигналу будуть горіти світлодіоди D1 - D3 (зелені), D4 (жовтий), D5 (червоний), відповідно D1 - D3 невеликої або нормальний рівень сигналу, D4 - пороговий рівень, D5-максимальний.

Для регулювання рівня сигналу на платі індикатора є підлаштування резистор RP1. Також на платі індикатора є джампер P2, знявши який, можна перевести плату в режим роботи із змінним струмом. LED індикатор рівня сигналу /заряду KA2284 має один 4-піновий штирьовий роз'єм, з відстанню між контактами 2,54 мм. Живлення індикатора може здійснюватися від будь-якого джерела постійного струму з напругою 3,5 - 15 В.

Характеристики:

струм спокою: 7 - 10 мА;

вихідний струм: 7 - 10 мА;

мінімальне вхідна напруга: 50 мВ;

частотний діапазон: 20 - 20000 Гц;

діапазон індикації: 18 - 20 dB;

розміри (Д х Ш х В ): 28 х 21 х 12 мм
