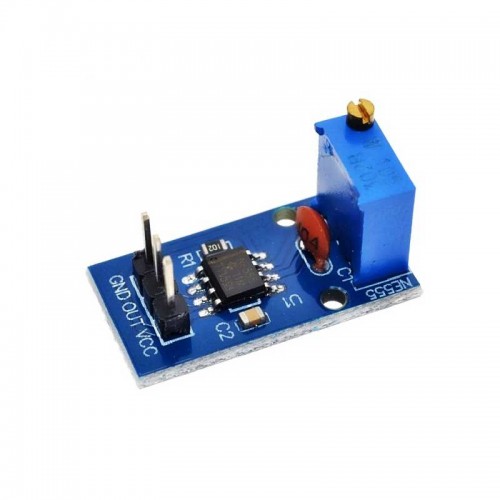

Модуль NE-555 генератор із регулюванням частоти

Модуль NE-555 являє собою генератор прямокутних імпульсів. Цей модуль можна використовувати для перевірки низькочастотних і високочастотних схем, підсилювачів, радіоприймачів та інших пристроїв.

Також його можна використовувати для регулювання параметрів вихідних імпульсів у широких межах.

Модуль зібрано на базі аналогової інтегральної мікросхеми NE-555. Мікросхема NE-555 є таймером, який формує імпульси зі стабільними характеристиками в часі.

Вона складається з 2 діодів, 23 транзисторів і 16 резисторів.

 Вихідний струм мікросхеми становить 200 мА.

При зміні напруги живлення точність мікросхеми не змінюється. Похибка становить близько 1% від розрахункового значення.

На модулі присутній підлаштування резистор, який необхідний для регулювання частоти прямокутних імпульсів.

Діапазон зміни частоти вихідних імпульсів становить від 1 Гц до 100 кГц.

На платі модуля є 3 виводи:

VCC: напруга живлення

GND: загальний провід ("земля")

OUT: рівень вихідного сигналу.

Високий рівень вихідного сигналу дорівнює напрузі 1,5 В, а низький - 0,25 В.

Подається живлення на модуль від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою.

Діапазон напруги живлення модуля становить від 5 ... 15 В.

Технічні характеристики генератора імпульсів NE555:

Мікросхема NE555

Напруга живлення, В 5 ... 15

Діапазон робочих частот, КГц 0,001 ... 100

 імпульсів становить від 1 Гц до 100 кГц.

На платі модуля є 3 виводи:

VCC: напруга живлення

GND: загальний провід ("земля")

OUT: рівень вихідного сигналу.

Високий рівень вихідного сигналу дорівнює напрузі 1,5 В, а низький - 0,25 В.

Подається живлення на модуль від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою.

Діапазон напруги живлення модуля становить від 5 ... 15 В.

Технічні характеристики генератора імпульсів NE555:

Мікросхема NE555

Напруга живлення, В 5 ... 15

Діапазон робочих частот, КГц 0,001 ... 100

Вихідний струм, мА 200

Робоча температура, °C 0 ... 70

Розміри модуля, мм 29*12*10

Вага, г 3
