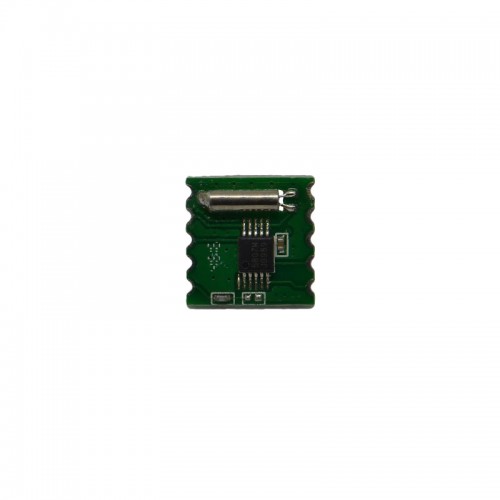

Модуль RDA5807M FM радіоприймач Arduino.

FM радіо модуль стерео RDA5807M для Arduino використовується для створення проектів, де потрібен FM радіоприймач.

Даний модуль програмно повністю сумісний зі схожим модулем TEA5767. RDA5807M може приймати дані RDS /RBDS, але для цього потрібна хороша антена. Діапазон частот 50 МГц - 115 МГц, а це означає, що модуль може приймати станції на призабутих хвилях УКХ (ультракороткі хвилі).

Управління модулем здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою по інтерфейсу IIC, за допомогою спеціальних програм.

Для використання модуля потрібно спочатку зібрати на його основі макет (підключити Живлення, підключити до контролера, підключити антену). Також для нормальної роботи з   Arduino контролерами потрібно використовувати бібліотеку. Після цього можна починати роботу.

FM радіо модуль стерео RDA5807M для Arduino має 10 клем під пайку для підключення Живлення, антени, мікроконтролера.

Контакти FM радіо модуля стерео RDA5807M для Arduino :

інтерфейс IIC контакти 1 і 2 (1 SDA, 2-SCL);

контакт 3 Busmode (настройка шини, не використовується);

контакт 4 Write /Read (не використовується);

контакти 5 і 10 напруга живлення (5-VCC, 10-GND);

контакти 8 і 9 аудіо вихід (8-audio L, 9-audio R);

контакт 7 RCK External clock input (не використовується);

контакт 6 антена.

Живлення модуля може здійснюватися або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку Живлення батареї). Модуль може працювати при напрузі 2,7 - 3,6.

Технічні характеристики модуля:

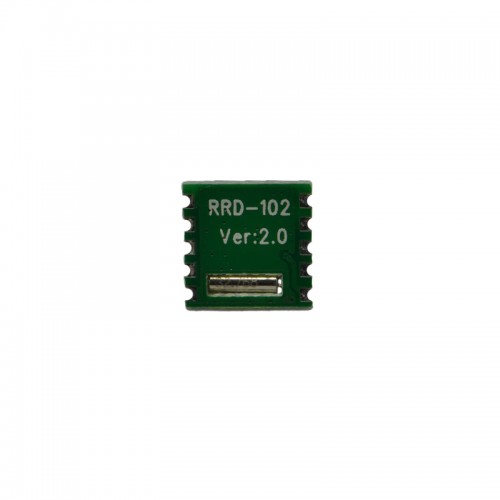

Модель RRD - 102 Ver: 2.0

Чіп 5807M

Діапазон частот, МГц

50 ... 115

Настроюваний крок між каналами, кГц

200, 100, 50, 25

Підтримує RDS /RBDS

Напруга живлення, В

2,7 ... 3,6

Мінімальний струм споживання, мкА 5

Максимальний струм споживання, мА 21

Навантаження на виході звукового каналу, Ом 32

Інтерфейс управління IIC

Вбудований часовий кварц, кГц 32.768 < /p>

Розмір модуля, мм 11 х 11 х 2

Вага, г 1

Схема підключення модуля до Arduino Uno:
