Модуль STM32F030C8T6 для Arduino

Отладочная плата STM32F030C8T6 призначена для макетування пристроїв різної складності.

В сучасному світі більшість пристроїв починають розробляти на базі мікроконтролерів STM,

так як AVR контролери не завжди можуть впоратися з поставленим завданням.

Головними перевагами плати STM32F030C8T6 в порівнянні з її аналогом Arduino Nano на базі мікроконтролера ATmega328,

є більш високі показники технічних параметрів.

Плата спроектована на основі мікроконтролера STM32F030C8T6 з ядром ARM Cortex-M0. Даний контролер має ряд особливостей: робоча частота 48 МГц, обсяг Flash пам'яті 64 КБ, оперативна пам'ять (RAM) 8 КБ.

Для прошивки модуля через USB з середовища розробки Arduino IDE, необхідно встановити в пам'ять мікроконтролера спеціальний завантажувач за допомогою перетворювача ST-LINK.

На платі модуля розташовані два світлодіоди з червоною індикацією. При подачі напруги на модуль, загоряється PWR світлодіод, а індикатор D0 сигналізує про передачу даних між мікро контролером і зовнішнім пристроєм.

Отладочная плата має 3,3 В логікою, тому використання 5 В може призвести до технічних неполадок. Якщо при налагодженні ваш персональний комп'ютер не виявив модуль, тоді необхідно скористатися кнопкою RESET.

Плата знаходиться в розібраному вигляді для прямого підключення.

При необхідності можна під'єднати штирові роз'єми за допомогою пайки.

Характеристики:

Модель: STM32F030C8T6

Ядро: ARM Cortex-M0 < /p>

Режим налагодження: SWD

Робоча частота: 48 МГц

Пам'ять програм: 64 КБ

Пам'ять даних: 8 КБ

Напруга живлення: 2.4-3.6 В

Кварцовий резонатор: 8 МГц і 32768 кГц

Роз'єми: micro-USB для живлення плати і зв'язку з комп'ютером (для програмування після заливки завантажувача )

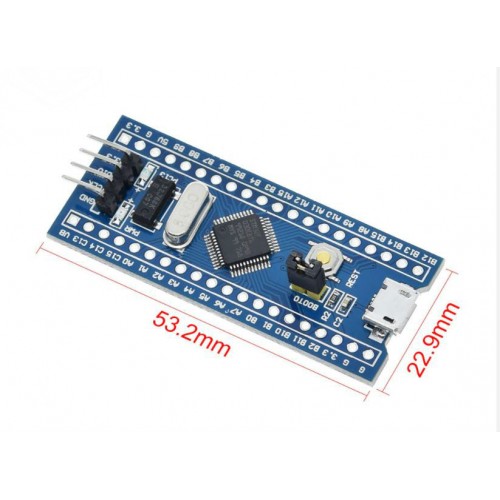

Розмір: 5.3 x 2.2 см
