Модуль відеокамери призначений для роботи в складі електронного фотоапарата, приладів відеотрансляції та відеозаписи. Інформація на виході модуля надається в цифровому вигляді. VGA-модуль OV7670 300KP сумісний з різними микроконтроллерами. Висока чутливість дозволяє працювати в умовах низької освітленості. По шині управління можна налаштувати якість зображення, формат даних і режим передачі. Особливості модуля дозволяють автоматично підтримувати високу якість зображення шляхом зменшення або усунення зашумленности, вирівнювання балансу кольору, підвищення чіткості зображення, установки оптимальної насиченості, контрастності, гами і відтінку зображення. Ці особливості приладу OV7670 300KP дозволяють його застосовувати в системах відеоспостереження входять до комплексів "розумний будинок", охоронні системи. Мала вага пристрою дозволяє встановлювати його на автоматичні аеросістеми і різні рухливі платформи.

Даний модуль дозволяє знімати зображення VGA формату (640х480), здійснювати їх первинну обробку і по інтерфейсу SCCB передавати їх на керуючий пристрій, наприклад, модуль Arduino .

Блок камери дозволяє формувати зображення в різних форматах: VGA (640x480), CIF (352x240) і інших. Також можливе ручне налаштування до 40х30. Швидкість передачі зображення максимального дозволу (VGA) може досягати 30 кадрів в секунду.

Камера також здійснює попередню обробку зображення, наприклад, контроль експозиції, посилення, баланс білого та інше. Також підтримуються різні варіанти кодування зображення (YUV, різні види RGB). Передача даних здійснюється по протоколу SCCB.

Основні характеристики

Напруга живлення: 3,3 В

Ток в активному режимі: 20 мА

Ток в режимі сну: менше 20 мкА

Рівень напруги лог. 1 на контактах сигналів: в діапазоні 2,5 - 3 В

інтерфейси: SCCB (сумісний з I2C) і паралельний 8 ліній

Роздільна здатність матриці: 0,3 Мп

максимальна: 640 x 480 px

мінімальна 40 x 30 px

Розгортка по рядках

Підтримується масштабування зображення

Формати передачі кольору: RGB565, RGB555, RGB444, YUV /YCbCr 4: 2: 2, GRB 4: 2: 2, Raw RGB Data

Кількість кадрів в секунду: до 30

Рамер лінзи: 1/6 ''

Кут огляду: 25 °

Відношення сигнал /шум: 46 дБ

Динамічний діапазон: 52 дБ

Автокомпенсація перешкоди 50, 60 Гц

Прогресивна розгортка

Температура навколишнього повітря під час роботи OV7670 300KP:

рекомендована: від 0 до 50 ° С

гранична: від -30 до 70 ° C

Розмір модуля: 35 х 34 x 26 мм < /p>

Вага: 12 г

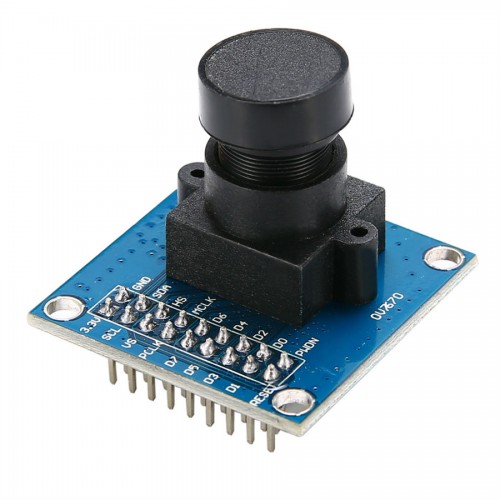

Модуль VGA камери OV7670 має максимальний дозвіл 640х480 точок (0,3 мегапікселя) і низька напруга живлення. Оснащений однокристальним CMOS датчиком зображення, має широкий спектр форматів кадру. Контролюється за допомогу шини Serial Camera Control Bus (SCCB), яка є аналогом шини I2C, IIC.

Модуль VGA камери OV7670 використовується для захоплення, первинної обробки та передачі зображення на контролер, дисплей, інший пристрій обробки зображення і т.п.

Модуль VGA камери OV7670 може управлятися за допомогою Arduino контролера, іншого мікропроцесорного керуючого пристрою, а також з комп'ютера за допомогою спеціальних програм для керування послідовними портами (Serial port).

Для використання модуля VGA камери OV7670, потрібно підключити живлення - підключити до Arduino контролера (або іншому мікропроцесорній керуючому пристрою), дисплею, іншого пристрою обробки зображення і т.п. Можна починати роботу. Лінза закручена на різьбі і можна за допомогою прокручування різьби змінювати відстань від лінзи до однокристальному CMOS датчика.

Модуль VGA камери OV7670 може видати зображення його зі швидкістю до 30 кадрів в секунду. Відеоінтерфейс використовує синхроімпульсів по кадрам VSYNC, по рядках HREF і по пікселям PCLK. Дані пікселя, що представляють собою закодовану інформацію про його кольорі, видаються по 8-ми розрядному паралельного інтерфейсу D7 - D0 по тактам PCLK. У разі кодування RGB дані про колір пікселя видаються в двох байтах. Також можлива YCbCr кодування.

Для модуляVGA камери OV7670 існують безліч налаштувань. Наприклад, можна використовувати такі формати кадру:

VGA (640 х 480);

QVGA (320 х 240);

CIF (352 х 240);

QCIF (176 × 144);

ручне масштабування.

Модуль VGA камери OV7670 має один 18-піновий інтерфейс для підключення вхідних, вихідних сигналів і Живлення:

VDD - Живлення;

GND - загальний;

SDIOC - (вхід) тактовий сигнал послідовного інтерфейсу SCCB управління камерою;

SDIOD - (вхід /вихід) інформаційний сигнал (дані) послідовного інтерфейсу SCCB управління камерою;

VSYNC - (вихід) імпульс кадрової синхронізації;

HREF - (вихід) імпульс рядкової синхронізації;

PCLK - (вихід) тактовий імпульс видачі байта з паралельного порту D7 - D0;

XCLK - (вхід) головний тактовий імпульс для роботи OV7670 ;

D7 - D0 - 8-ми бітний паралельний відеовихід;

RESET (Скидання) - висновок апаратного скидання камери;

PWDN - висновок апаратного включення /вимикання камери.
