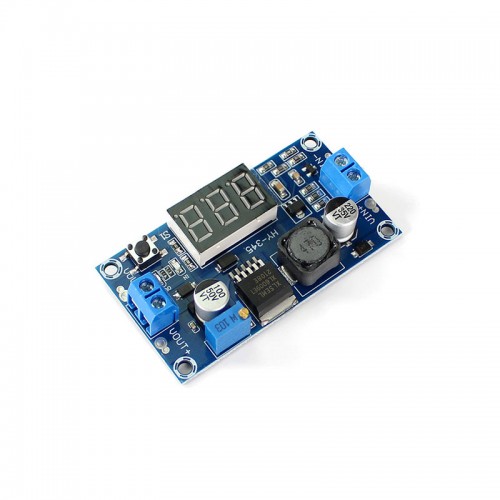

Підвищуючий перетворювач XL6009-LED регульований з вольтметром Uin: 3 ... 32V, Uout: 5 ... 35V

Модуль призначений для регулювання вихідної напруги постійного струму. Особливістю даного модуля є наявність вольтметра. Модуль можна використовувати при конструюванні лабораторних блоків живлення, різних джерел живлення, електронних пристроїв, зарядних пристроїв і т.д. Якщо підвищує перетворювач напруги постійного струму використовувати в автомобілі необхідно замінити встановлений підлаштування резистор на більш потужний. На сайті також можна придбати даний перетворювач напруги без вбудованого вольтметра.

Модуль спроектований на базі мікросхеми XL6009, вольтметра, підлаштування резистора і інших допоміжних компонентів. Завдяки вбудованому вольтметру регулювання вихідної напруги стала набагато простіше. Відображається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Управляється вольтметр за допомогою тактовою кнопки S1. Для того щоб змінити режим напруги вольтметра (вхідний /вихідний напруга) необхідно короткочасно натиснути на кнопку S1. При боргом утримувати кнопку вольтметр відключається. ШІМ-регулятор напруги XL6009 має 5 висновків і виконаний в корпусі «TO263-5L». Також мікросхема має захист від перегріву і обмеження робочого струму, але захистом від переполюсовки не володіє. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою підлаштування резистора опором 50 кОм. При роботі з силою струму близької до максимального значення 4 А, необхідно встановити додаткове охолодження (радіатор).

Підключається зовнішнє джерело живлення і пристрій до перетворювача напруги з допомогою 2 клемників:

VIN +: вхідна напруга 3 - 32 В

VIN -:

«земля»

VOUT +:

вихідна напруга 5 - 35 В

VOUT -:

загальний провід пристрої

Також на платі модуля є 2 світлодіода:

IN: сигналізує про подачу вхідного напруги < /p>

OUT: сигналізує про подачу вихідного напруги

Подається Живлення від блоку живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32 В, а вихідної напруги від 5 до 35 В. При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги повинно бути нижче вихідної напруги.

На платі модуля передбачено 4 отвори для кріплення модуля до плоскої поверхні.

Технічні характеристики перетворювача:

Мікросхема XL6009

Вхідна напруга, В 3 ... 32

Вихідна напруга, В 5 ... 35

Частота перетворення, кГц 400

ККД,% 92

Робочий діапазон температур, ° C -40 ... +125

Розміри модуля, мм 43 х 20 х 10

Вага, г 10
