Перетворювач I2C інтерфейсу в LCD1602

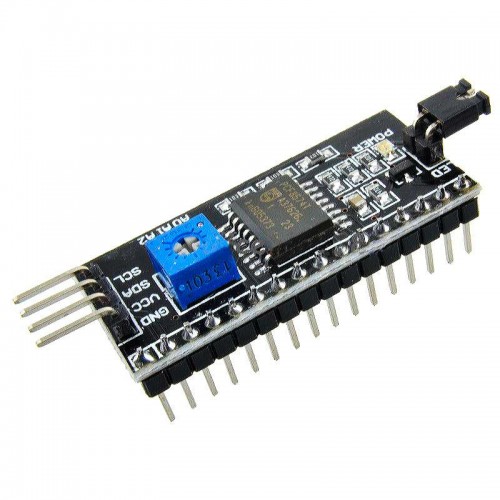

I2C інтерфейсний модуль на мікросхемі PCF8574T для розширення кількості портів введення /виводу для контролерів Arduino, мікроконтролерів STM8 і STM32 і миникомпьютеров Raspberry Pi і Orange Pi. Може використовуватися як інтерфейсна плата для підключення РКІ 1602, 1601, 0802 і їм подібних на контролері HD44780 так і як самостійний пристрій. Для регулювання контрастності дисплея на модулі встановлено змінний резистор. Для нормальної роботи дисплея необхідно відрегулювати його контрастність.

При використанні модуля в якості розширювача портів введення /виводу слід враховувати те, що висновок Р3 має інверсний вихід з відкритим колектором.

Підключення модуля здійснюється через 4-контактний інтерфейс. Через VCC і GND відбувається подача напруги, вихід DSA служить в якості лінії даних, а контакт SCL - лінія тактирования.

Технічні характеристики модуля:

Напруга живлення, В 5

Мікросхема PCF8574T

Інтерфейс I2C

Кількість модулів 8

Адреса I2C 0x3F
