Перетворювач (конвертер) USB - RS-232 TTL PL2303HX

Даний модуль є перетворювач USB - RS-232, який призначений для з'єднання мікроконтролерних пристроїв з ПК (персональний комп'ютер) за допомогою USB порту. Модуль часто застосовується для програмування вбудованих мікроконтролерів, що підтримують логічні рівні сигналів TTL (0 - 5В), а також для сполучення пристроїв за допомогою інтерфейсу RS232. На сайті також можна придбати перетворювач USB - UART PL2303HX з проводом.

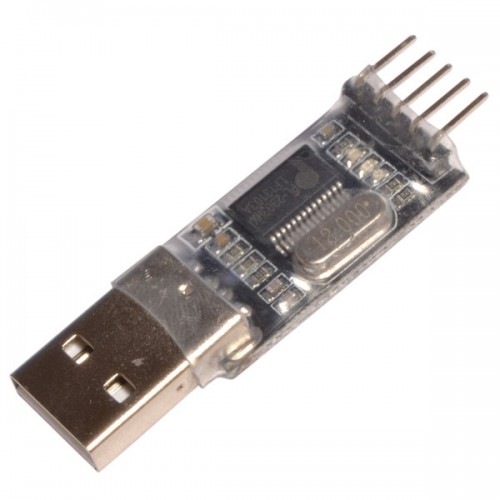

Плата конвертера спроектована на базі мікросхеми PL2303HX, кварцового резонатора частотою 12 МГц і інших допоміжних компонентів, які забезпечують правильну роботу пристрою. Мікросхема PL2303HX призначена для підтримки зв'язку між керуючим і мікроконтролерним пристроями. Головною особливістю даного перетворювача є низька ціна.

Перетворювач володіє двома інтерфейсами підключення: підключається до персонального комп'ютера за допомогою стандартного USB інтерфейсу, а до Мікроконтроллерні пристрою завдяки інтерфейсу RS232. Для підключення до програмованого пристрою використовуються штирові роз'єми. Призначення висновків:

3.3V: напруга живлення програмованого пристрою з рівнем TTL 3 В

5.0V: напруга живлення програмованого пристрою з рівнем TTL 5В

RXD: передавальна лінія сигналів

TXD: приймаюча лінія сигналів

GND: «земля»

Зверніть увагу на підключення висновків, які призначені для передачі і прийому даних: контакт RXD конвертера підключається до TX Arduino, а висновок TXD до RX.

на платі модуля розміщені 3 світлодіода:

LED1: сигналізує про подачу Живлення на модуль

LED2: сигналізує про передачу даних

LED3: сигналізує про прийом даних

При підключенні модуля до ПК, мікросхема PL2303HX створює віртуальний COM-порт за допомогою, якого відбувається передача даних. Якщо при підключенні конвертера до ПК драйвер не був автоматично встановлено, тоді необхідно його завантажити і встановити самостійно. Цей пристрій не працює під управлінням операційної системи Windows8 64-bit.

Живлення конвертера здійснюється від USB порту комп'ютера напругою 5В.

Технічні характеристики перетворювача:

Мікросхема

PL2303HX

Напруга живлення, В 5

Максимальний споживаний струм, мА 10

Вхідний струм витоку, мкА ± 1

Робоча температура, ° С -40 ... +85

Розміри плати, мм 50,7 х 15,2 х 7,6

Вага, г 5 < /p>
