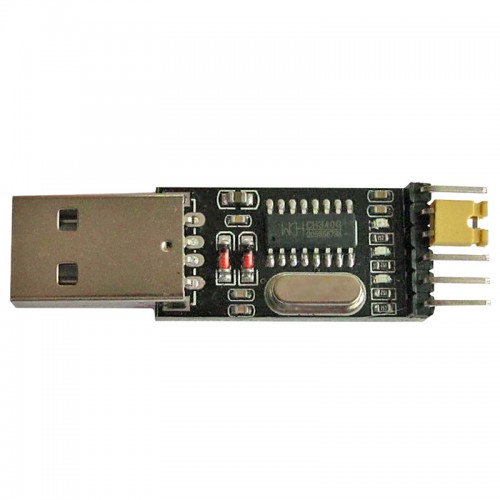

Перетворювач (конвертер) USB - UART CH340

Перетворювач USB - UART CH340 використовується для підключення мікроконтролера до персонального комп'ютера. До комп'ютера модуль підключається за допомогою USB інтерфейсу, а до Мікроконтроллерні пристрою через UART інтерфейс з сигналами TTL рівня.

Часто модуль застосовується для підключення Arduino плат або інших мікропроцесорних пристроїв до комп'ютера.

Перетворювач спроектований на основі інтегральної мікросхеми CH340. Чіп забезпечує двосторонній зв'язок і високу швидкість передачі по USB інтерфейсу, так само емулює послідовний вихід зі швидкістю від 75 біт до 2 Мбіт. Головна особливість мікросхеми, яка відрізняє її від аналогів, є її низька ціна.

На платі модуля є 6 висновків. Контакти VCC і GND використовуються в якості Живлення плати, висновок TxD є передавальної лінією, а RxD приймаючої лінією сигналу UART. Якщо мікроконтролер вже підключений до свого Живлення, тоді модуль підключається до нього через 3 виведення: GND, TD і RD. Рівень сигналів зміняться на лініях TxD і RxD, який задається джампером між виходами VCC (3,3V, 5V).

Зверніть увагу на те, що приймач модуля RxD необхідно підключати до передавача контролера TX, аналогічно вихід TxD перетворювача до RX мікроконтролера.

на модулі знаходяться 3 світлодіодних індикатора, де: один світлодіод інформує про подачу напруги на плату, два інших індикатора сигналізують про активність виходів RxD і TxD.

В разі, якщо при підключенні конвертера USB - UART CH340 до ПК драйвера не встановив автоматично, тоді необхідно завантажити їх за посиланням, а потім встановити їх вручну.

Перетворювач підтримує всі версії операційної системи Windows.

Технічні характеристики перетворювача:

Напруга живлення, В 3,3 або 5

Підтримка USB 2.0

Діапазон швидкості передачі даних 75 біт ... 2 Мбіт

Розміри модуля, мм 51х16х7

Вага, г 5,5
