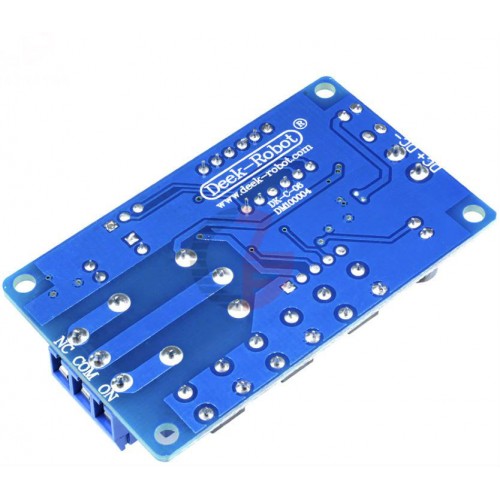

ПРОГРАМОВАНИЙ ЦИКЛІЧНИЙ ТАЙМЕР РЕЛЕ ЧАСУ ВКЛЮЧЕННЯ ВІДКЛЮЧЕННЯ DK-C-06 0,1 сек-9999МІНУТ 166 годин

Дисплей: цифровий світлодіодний 4х розрядний

Напруга живлення: DC 12В

Діапазон синхронізації (настроюється):

0 ~ 999.9 секунд; 0 ~ 9999 секунд; 0 ~ 9999 хвилин (166 годин)

Реле постійного струму 5 ~ 30В 10A

Статичний струм (реле відключено): 20мА

Робочий струм споживання: 50ma < /p>

Робоча температура: -40 - + 85 ° С

Розмір плати: 65 * 38 * 18мм

Вага: 26г

< br>

Опис:

Використано опто ізольований вхід і вихід, посилена анти-помехового здатність, низьке споживання.

Параметри налаштувань зберігаються після вимкнення живлення.

Функція енергозбереження - можливість відключення дисплея.

Для забезпечення стабільності друкована плата виготовлена ​​з промислового класу.

Вибір робочого режиму:

після включення живлення, натиснути кнопку K1 більше 2сек, далі в вибір режиму: Р1 ~ Р3.

Р1: моностабільний. Реле включено, на дисплеї горить час, на яке має спрацювати реле.

Поступив сигнал   з тригера (кнопка 1) - відбулося відключення реле на виставлене час.

Після закінчення виставленого часу -   реле включилося.

Р-2: Такий же, що і перший, тільки навпаки: реле виключено- надійшов сигнал з тригера (кнопка к1) -

реле включилося на заданий час. Після закінчення виставленого часу-реле вимкнулося.

В обох режимах на подальше натиснення реле не реагує.

Р-3: Цикл. При подачі живлення реле включається на час T1, далі відключається на час T2

  і далі по колу нескінченний цикл. Можна налаштувати кількість повторів циклу.

Тимчасові затримки Т1 і Т2 налаштовуються довільно в будь-якому поєднанні.

Будь-який з режимів запускається просто подачею живлення на пристрій. Також режими Р1 і Р2

можна запустити триггерной кнопкою К1.

Тривалим натисканням кнопки К2 можна відключити дисплей для економії енергії. Робота самого пристрою

при цьому не припиняється.
