Циклічний таймер HCW-M135

Що настроюється реле часу, підійде для періодичного включення вентиляції, опалення, LED освітлення, фар, мікро-насосів, електромагнітних клапанів, двигунів постійного струму та інших пристроїв з живленням від постійної напруги . Відмінною особливістю є те, що вихід виконаний не у вигляді замикаються контактів реле, а у вигляді польових MOSFET транзисторів підключених паралельно і працюють в ключовому режимі. При спрацьовуванні реле транзистори відкриваються і пропускають на вихід напруга живлення модуля. Макс. ток до 15 А, максимальна розрахункова потужність комутації 400 Вт. Є можливість налаштування для спрацьовування від зовнішнього тригера. Має LED індикатор відображення поточного звіту часу, режиму роботи і настройки.

Особливості:

- швидке переключення стану на виході

< p> - присутній захист від переполюсовки Живлення

- має тривалий термін служби, необмежену кількість перемикань

- напруга на виході дорівнює напрузі на вході і гальванічне не розв'язане

- перемикання стану не виробляє ніяких електромагнітних завад, шуму і виникнення іскор на відміну від звичайного реле

- паралельне включення MOSFET транзисторів має низький опір у відкритому стані, що дозволяє при кімнатній температурі управляти струмом до 15А, розрахунковою потужністю до 400 Вт

Технічні характеристики:

Широкий діапазон Живлення 5 - 36В

струм: 15 мА

Можливість управління навантаженням 36В 15A DC

Напруга спрацьовування тригера: 3 - 24 В

Робоча температура: від -40С до 85С

Тонка настройка часу роботи реле і часу простою

Можливість циклічного повторення включення і виключення реле

Можливість запуску таймера зовнішнім сигналом через порт Trigger

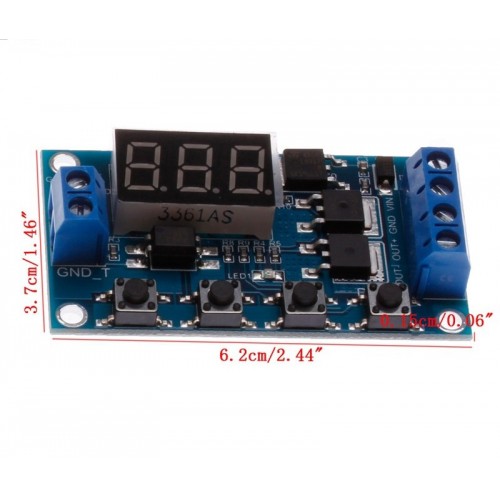

Розміри: 6.0 x 3.4 x 1.2 см

Інструкція програмування реле:

реле має кілька режимів, реле може працювати тільки в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду і відпустити,

тепер використовуючи кнопки UP (верх) і DOWN (низ) ми вибираємо необхідний режим і підтверджуємо вибір коротким натисканням кнопки SET.

Інтервали часу:

< p> Регулюється від 0.1 s (мінімум) до 999 хв. (Максимальна) з плавним регулюванням

Як вибрати часовий інтервал:

В режимі вибору параметрів режиму інтерфейсу натисніть кнопку стоп, щоб вибрати час

Xxx. Якщо десяткового дробу в деяких місце, інтервал часу від 1 сек   до 999 сек

Xx. X десяткова точка в другому індикаторі - інтервал від 0.1 сек   до 99.9 сек

X. X. X десяткова крапка на всіх індикаторах -   інтервал часу 1 мин.-999 хв.

Введення параметра: op влада над часом, вимкнути час cl, LOP час циклу (1-999 разів, "---" необмежену цикл)

< p>

Список режимів і їх призначення описаний нижче:

P1.1 - В даному режимі реле по замовчування розімкнуте, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу встановлений в параметрі OP, після закінчення відліку - реле вимикається.

P1.2 - в даному режимі так само реле за замовчуванням вимкнено, щоб під час надходження на порт Trigger реле замикається і починається відлік вказаний в параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того як час спливає ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.

P1.3 - у цьому режимі реле за замовчуванням вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу вказаний в параметрі OP. Після відліку часу реле вимикається і в попередньому режимі, але ми так само можемо перервати таймер і розімкнути реле завчасно якщо повторно подамо сигнал на порт Trigger.

P-2 - даний режим спрацьовує при подачі логічного сигналу на Trigger , відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку очікує час виставлене для розімкненого стану CL, і після закінчення цього часу замикає реле і очікує час виставлене для замкнутого стану OP. Після чого знову розмикає реле і чекає наступної подачі сигналу на Trigger, настройка кількості повторень тут недоступна.

P3.1 - даний режим схожий на P-2 за винятком кількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнутий стан а не розімкнуте, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле по сигналу на Trigger реле почне роботу і не завершивши все цикли ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле відключиться і відлік циклів завершиться.

P3.2 - даний режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить в замкнутий режим, відраховує час вказане для замкнутого режиму OP, після цього реле розмикається і починається відлік часу зазначеного для разомкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказана нескінченність (---), то реле буде повторювати ці дії нескінченно.

P4 - в цьому режимі реле за замовчуванням вимкнено, щоб під час надходження на Trigger відразу ж замикається реле. Реле буде замкнуто до тих пір, поки на Trigger буде подаватися сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений в OP, як тільки відлік закінчується - реле відключається.

Відразу після підключення живлення до реле на дисплеї відображається поточний режим роботи.

Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично перемкне на настройки часу спрацьовування реле. < /p>

в цих настройках ми можемо змінити три функції:

OP - Час перебування реле в замкнутому стані

CL - Час перебування реле в розімкнутому стані

< p> LOP - Кількість повторень (циклів) включення /вимикання реле

Щоб задати значення кожного з функцій потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітиться, блимне 3 рази, і потім вже можна ставити її значення . Якщо Вам потрібна інша функція то просто ще раз натисніть на кнопку SET, іншими словами кнопка SET зараз гортає 3 цих функції. Після того як ми вибрали потрібну функцію у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче:

Функція OP (замкнутий стан): < /p>

Потрібна для того щоб задати час протягом якого наше реле буде замкнуто.

Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми будемо натискати кнопки UP і DOWN, то можемо його міняти в більшу або меншу сторону.

Як ви могли помітити то крім цифр у нас ще відображається точка розрядності.

Якщо ця точка знаходиться тільки після третьої цифри, то ми встановлюємо час в секундах.

Якщо точка варто після другої цифри, то ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд)

Якщо ж унас коштує 3 точки , то ми встановлюємо час в хвилинах.

Для того щоб міняти положення точок, необхідно короткочасно натискати на кнопку STOP. Після завдання необхідного часу переходимо в налаштування наступної функції коротким натисканням кнопки SET, або зберігаємо налаштування режиму довгим натисканням кнопки SET.

Функція CL (розімкнутий стан):

Настроюється точно так само як і функція OP. Тільки тут ми встановлюємо час протягом якого наше реле буде в розімкнутому стані.

Точно так же на дисплеї у нас відображається 3 цифри, які в залежності від розташування точки може означати секунди, 0.1 секунди і хвилини. Точно так же кнопкою STOP ми міняємо розташування точки.

Функція LOP (кількість повторень):

Ну і нарешті остання функція відповідає за кількість повторень циклів разомкнутого і замкнутого стану реле. Тут ми можемо тільки вказати число повторень від 1 до 999 за допомогою кнопок UP і DOWN, якщо хочемо щоб цикли повторювалися нескінченно, то необхідно встановити значення менше 1, тоді на дисплеї з'явиться --- (3 тире)

після того як ви налаштували час разомкнутого і замкнутого стану реле а так само кількість повторень, можна зберегтися настройки тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне обраний вами режим.

Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані відобразиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї відобразиться напис OFF.
