Радиоконструктор лабораторний блок живлення U=0-30V I=2мА-3A

Опис:

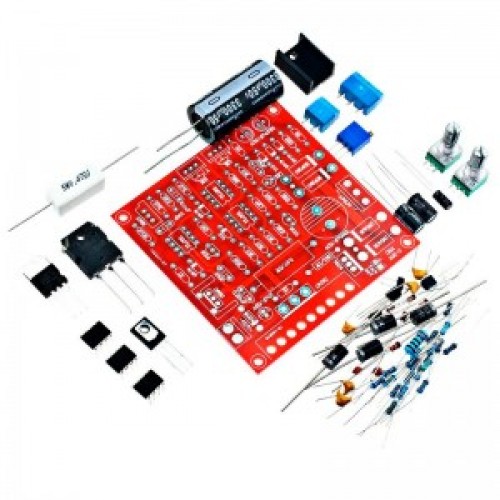

Набір для самостійного складання високоякісного лабораторного блоку живлення.

Технічні характеристики:

Вхідна напруга - 24 Вольта змінного струму

Вихідна напруга регульоване - 0-30 Вольт постійного струму

Вихідний струм регульований - 2мА - 3А

Пульсації вихідної напруги - 0.01%

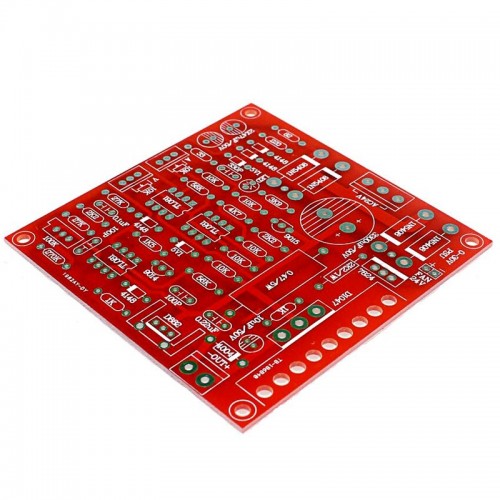

Розміри друкованої плати - 80х80мм

В схемі є кілька основних вузлів:

Зелений - вузол регулювання і стабілізації напруги

Червоний - вузол регулювання і стабілізації струму

Фіолетовий - вузол індикації переходу в режим стабілізації струму

Синій - джерело опорного напруги

1. Вхідний діодний міст і фільтруючий конденсатор

2. Силовий регулювальний вузол на транзисторах VT1 і VT2

3. Захист на транзисторі VT3, яка відключає вихід, поки Живлення операційних підсилювачів не буде нормальної

4. Стабілізатор живлення вентилятора, побудований на мікросхемі 7824

5. R16, R19, C6, C7, VD3, VD4, VD5, вузол формування негативного напруги живлення операційних підсилювачів. Наявність цього вузла БП визначає неможливість роботи від джерела постійного струму, необхідний саме джерело змінного струму з трансформатора

6. С9 - вихідний конденсатор, VD7 - вихідний захисний діод

Наявність джерела живлення негативної полярності покращує роботу БП на токах і напружених близьких до нуля. Зважаючи на наявність джерела негативної полярності в схему введена захист від відсутності цієї напруги, вихід БП буде відключений. Це визначає неможливість роботи набору від джерела постійного струму.

Блок живлення містить джерело опорного напруги 5.1 вольта, що дозволило не тільки коректно регулювати вихідну напругу і струм (при такій схемі напруга і струм регулюються від нуля до максимуму лінійно, без «горбів» і «провалів» на крайніх значеннях), але і крім того дає можливість управляти блоком живлення ззовні, просто змінюючи напругу управління.

Мала ємність вихідного конденсатора дозволяє безпечно перевіряти світлодіоди , що не створюється кидка струму, поки вихідний конденсатор не розрядиться і блок живлення не ввійде в режим стабілізації струму.

вихідний діод необхідний для захисту блоку живлення від подачі на його вихід напруги зворотної полярності.

Налаштування

Для установки нуля встановіть обидва регулятори в крайнє ліве положення, відключіть навантаження і виставите на виході нуль за допомогою підлаштування багатооборотна резистора. В результаті вихідна напруга буде регулюватися від нуля.

ВАЖЛИВО !!! У наших наборах замість TL081 застосовується покращений прецизійний операційний підсилювач OP07. Використання цього "операціонніка" значно покращує термостабільність і коефіцієнт стабілізації струму і напруги. Термостабільність цього підсилювача значно вище термостабильности підлаштування резистора установки нуля. Тому для отримання всіх переваг використання нашого набору Вам необхідно встановити перемичку між 5 і 8 висновком операційного підсилювача, що знаходиться поруч з багатооборотним резистором R7 100k 3296W або просто не встановлювати цей підлаштування резистор.
