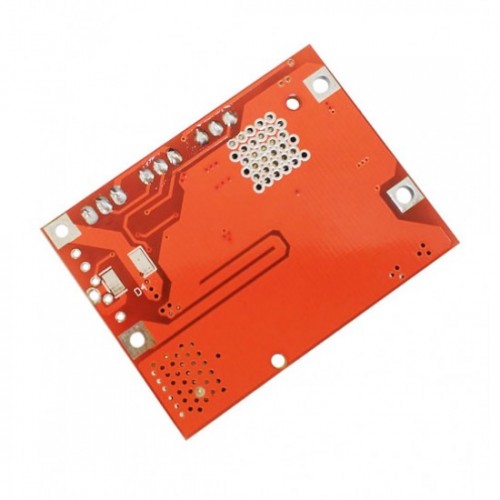

Регульований DC-DC перетворювач (підвищує /знижує) CC-CV на XL6019E1 і LM2596S.

Універсальний імпульсний перетворювач напруги (що підвищує /знижує)

Uвх. 3,5 ... 27 В. U вих. 1,25 ... 25 В. Iвих: до 3 А.

Універсальний перетворювач постійного струму, який автоматично вибирає при регулюванні напруги режим підвищення або зниження вихідного напруги. Перетворювач зібраний на двох шим-контролери LM2596S і LM2577S. Він працює як джерело постійної напруги так і джерелом постійного тока.Основние варіанти використання - драйвер для LED світлодіодів, зарядний пристрій для акумуляторів з можливістю установки зарядного струму і напруги.

Характеристики:

Вхідний напруга: 4-35В

Вихідна напруга: 1.25-25В (регульоване)

Вихідний струм: 0-3А

Потрібно додаткове охолодження при споживанні більше 15Вт або + 45 градусів

ККД: 80%

Вихідна захист від короткого замикання: Так

Розміри: 50 х 37 х 13 мм

Три потенціометра (з боку виходу): SW3 регулювання струму, SW2 регулювання струму повної зарядки, SW1 регулювання напруги.

Індикатори:

індикатор обмежувача струму (червоний)

індикатор закінчення зарядки (зелений)

Метод підключення:

Вхід: (+ IN) позитивний, (-IN) негативний

Вихід: (+ OUT) позитивний, (-OUT) негативний
