мультирежимну таймер реального часу XY-BJ.

мультирежимну таймер реального часу (реле часу) XY-BJ дозволяє

організувати управління різним електрообладнанням по запрограмованому

розкладом, з прив'язкою до реальних дату і час. Управління електроустаткуванням

здійснюється через контакти реле, які замикаються і розмикаються по

встановленим розкладом. На контактах реле відсутнє будь-яке

напруга, що не обмежує вас в організації комутації.

Технічні характеристики:

Модель: XY-BJ;

Точність установки часу: хвилини;

Напруга живлення: DC 5V-60V;

Струм споживання: 50мА /110мА (при розімкнутому /замкнутому реле);

Максимально допустимий струм комутації реле: 10А;

Звуковий сигнал: є;

Захист від подачі живлення зворотної полярності: є (тільки на клеми);

Тип батарейки: CR1220 3,3 V;

Вага: 35г;

Розміри: 75 * 44 * 20мм.

Таймер передбачає установку 5 варіантів розкладів ( РЕ-1 - РЕ-5). Кожне

розклад може працювати по одному з 5 режимів (Р-1 - Р-5). Комбінуючи розкладу і

режими можна досягти максимальної гнучкості в управлінні цільовим обладнанням.

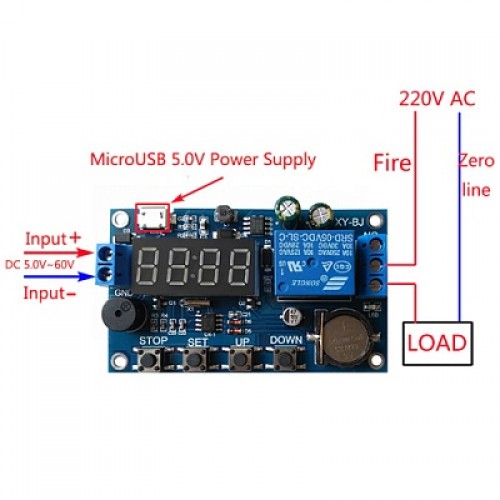

Підключення та органи управління таймера

Таймер повинен бути підключений до джерела постійної напруги. Постійне

напруга може бути подано або на клеми (2-х контактні), призначення яких

підписано зі зворотного боку плати (VCC - "+"; GND - "-"), або на microUSB роз'єм.

Якщо напругу живлення подано на клеми, то допустимий діапазон напруги

5-60 вольт. На microUSB роз'єм має подаватися 5 вольт.

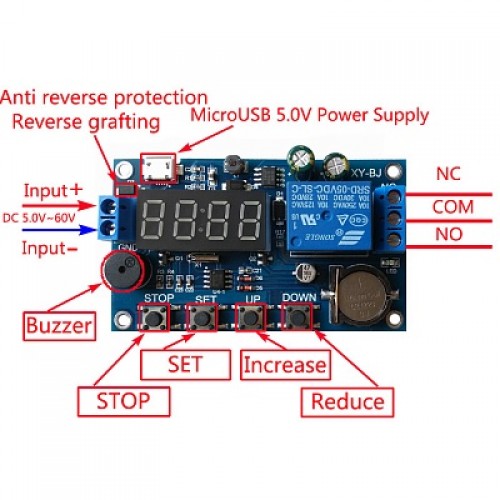

Для програмування таймера і управління його роботою передбачені

4 кнопки - STOP, SET, UP, DOWN. Призначення кнопок залежить від того, в якій стадії

програмування або управління вони використовуються.

Управління електроустаткуванням здійснюється через 3 контакту реле (NC, Com,

NO) , які виведені на відповідну клему.

Дата та час

Для забезпечення прив'язки розкладу таймера до реального часу в ньому

реалізовані годинник реального часу. Для їх роботи в автономному режимі

передбачена батарейка.

Щоб увійти в режим установки поточної дати і часу потрібно натиснути кнопку

DOWN на 2-3 секунди. На сегментном індикаторі з'явиться миготлива напис "УEA",

після чого вводиться поточний рік в 4-х значному форматі (за допомогою кнопок UP і

DOWN). Фіксується введене значення короткочасним натисканням кнопки SET.

Після цього з'явиться напис "dAE" для введення таким же способом поточного місяця і

дня (mm: dd), далі напис "HOU" - для введення поточного часу (hh: mm). Після

установки потрібних значень натискаємо на 2-3 секунди кнопку SET для збереження

налаштувань і виходу з режиму установки поточних дати і часу.

Вибір розкладу і настройка режиму роботи

В таймері передбачено 5 варіантів розкладів, які позначаються

символами РЕ-1 - РЕ-5. Кожен варіант розкладу може працювати в одному з п'яти

режимів (позначаються символами Р-1 - Р-5) або бути відключеним (позначається "----")

При установці або зміні параметрів режиму час включення позначається

як OPE, а час виключення - CLE. Дата і час позначаються так, як описано вище.

Перелік режимів:

· Р-1 - Щоденний режим - кожен день реле вмикається і вимикається в

встановлене час (години, хвилини). Дата не використовується.

· Р-2 - Режим на поточний день - реле вмикається і вимикається у встановлений

час (години, хвилини) поточного дня. Дата не використовується.

· Р-3 - Режим на конкретний день - реле вмикається і вимикається в

встановлений час (години, хвилини) зазначеного дня (місяць, число).

· Р-4 - Режим на період - реле вмикається і вимикається в установлений час

(години, хвилини) кожен день, починаючи з числа місяця початку періоду і закінчуючи

в число місяця закінчення періоду. Використовуються дві дати - початку і закінчення

періоду (місяць, число).

· Р-5 - Щомісячний період - реле вмикається і вимикається у встановлений

час (години, хвилини) щомісяця, в дні, починаючи з числа місяця початку періоду і

закінчуючи числом місяця закінчення періоду. Використовуються дві дати - початку і

закінчення періоду (тільки число місяця).

Щоб увійти в режим, щоб запланувати та параметрів режиму роботи потрібно

натиснути кнопку SET на 2-3 секунди. Після цього відображається варіант розкладу РЕ-1.

За допомогою кнопок UP і DOWN можна вибрати інший варіант розкладу.

Короткочасне натискання SET переводить до вибору режиму Р-1 - Р-5 або відключає

поточний варіант розкладу (позначається "----"). Вибравши за допомогою кнопок UP і

DOWN потрібний режим, короткочасно натискаємо SET для входу в режим установки

параметрів обраного режиму роботи.

Параметри режиму встановлюються кнопками UP і DOWN і фіксуються

короткочасним натисканням кнопки SET. По завершенню введення всіх параметрів потрібно

натиснути кнопку SET на 2-3 секунди для збереження введених параметрів і виходу з

режиму настройки.

Якщо параметр (и) введений не коректно - відобразиться напис ERR.

при установці параметрів режиму роботи можна передбачити включення

зумера при спрацьовуванні реле. Для цього потрібно натиснути кнопку STOP на 2-3 секунди.

Напис BLL0 відповідає включеному зумер, BLL1 - виключеному.

Відключення сигналу проводиться клавішею, при цьому кнопка STOP не тільки

відключить сигнал, але і вимкне реле.

Крім цього можна змінити режим роботи реле зі звичайного на імпульсний. При

встановленому імпульсному режимі контакти реле знаходяться в замкнутому стані не

постійно, до закінчення встановленого часу, а замикаються короткочасно,

приблизно на 1 секунду. У момент часу відповідний OPE буде перший імпульс,

а в момент часу CLE - другий імпульс.

Встановлюють постійний або імпульсний режим, натиснувши

кнопки STOP, перебуваючи в режимі установки параметрів. Напис OU1 відповідає

постійного режиму, OU2- імпульсного.

Також можна налаштувати відображення інформації сегментним індикатором в двох

режимах - постійне відображення і короткочасне. При короткочасному режимі

сегментний індикатор відключається, якщо протягом приблизно 10 хвилин не натискати

кнопки управління. Натискання будь-якої кнопки управління включає індикатор.

Встановлюється потрібний режим відображення натисканням кнопки STOP на 2-3

секунди, коли таймер не перебуває у режимі налаштування інших параметрів. Напис Od

відповідає постійному режиму відображення, CP - короткочасного.

Слід зауважити, що всі налаштування зберігаються в незалежній пам'яті

таймера, тому при відключенні Живлення і витяганні батарейки настройки не

пропадають.
