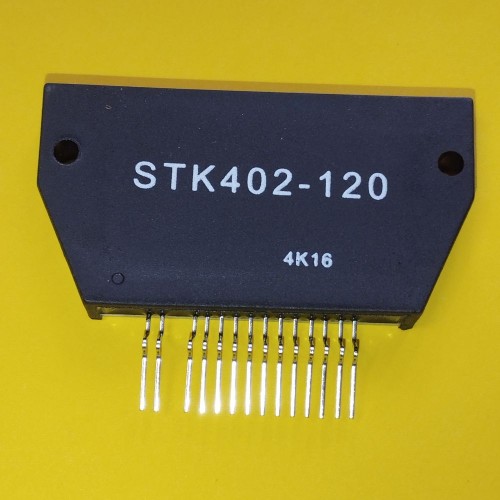

Мікросхема STK402-120

STK402-120

SANYO Electric Co.,Ltd.

Двоканальний підсилювач потужності класу AB

80 ВТ + 80 ВТ

Вироби серії STK402-000 являють собою гібридні аудіопідсилювачі потужності

гібридні ІС підсилювачів потужності, що складаються з оптимально спроектованих

схем підсилювачів потужності на дискретних компонентах, які були

мініатюризовані з використанням унікальної технології SANYO з ізольованої металевої

підкладки (IMST). Компанія SANYO застосувала нову

підкладку з низьким тепловим опором, що дало змогу

зменшити розмір корпусу приблизно на 60 % у порівнянні з

більш ранньої серії SANYO STK407-000.

Характеристики

- Серія штирьових сумісних підсилювачів потужності потужністю від

20 Вт × 2 канали до 120 Вт × 2 канали (10%/1 кГц)

пристрої. Одна й та сама друкована плата може бути використана

залежно від класу вихідної потужності.

- Розташування виводів сумісне з 3-

канальної серії STK402-200. Це означає, що 3-канальні

друковані плати можуть також використовуватися для 2-канальних

вироби

Мініатюрні корпуси

- 15 Вт/год - 40 Вт/год (THD = 0,4%, f = від 20 Гц до

20 кГц); 46,6 мм × 25,5 мм × 8,5 мм *.

- 50 Вт/год - 80 Вт/год (THD = 0,4%, f = від 20 Гц до

20 кГц); 59,2 мм × 31,0 мм × 8,5 мм *.

*: Без урахування штирків.

- Вихідний імпеданс навантаження: RL = 6 Ω

- Допустимий час замикання навантаження: 0,3 секунди

- Підтримує використання режимів очікування, вимкнення звуку і замикання навантаження

схема захисту
