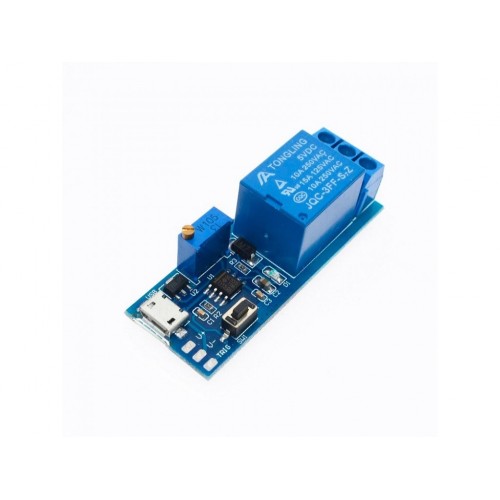

Таймер затримки включення або виключення 0-24сек, Живлення 5-30В, комутація 250В 10A AC

Опис:

  Таймер затримки відключення або включення потужного устаткування (250В AC або 30В DC, ток 10 А) на деякий заданий час з Живленням 5-30В DC.

Може використовуватися для різних систем управління

на таймері можна встановити час затримки до моменту переходу реле в інше стан   (Тобто від моменту включення пристрою /реле до моменту вимикання реле,   або від моменту виключення пристрою /реле до моменту включення реле). Після установки значення таймера і включення Живлення - запам'ятовується встановлене значення (функції пам'яті при відключенні Живлення).   Можливість роботи з Arduino. Можливість роботи із зовнішнім тригером.

Таймер з затримкою - 0-24 сек, якщо вам потрібно більше часу, ви можете замінити конденсатор (C2) на більший по ємності або замінити потенціометр. Час затримки T=1.1RC. Наприклад: 22 мкФ конденсатор і резистор 1 мОм, потім вважаємо час T=1.1 * 0.000022 * 1000000=24.2 секунд.

Навантаження: 250V 10A AC або 30V 10A DC-менш

Живлення релейного модуля здійснюється від зовнішнього джерела живлення напругою від 5 до 30 вольт (рекомендоване значення 9-12 вольт).

Характеристики:

Портів USB, шт: 1

Напруга живлення max, (В): 30

робочий струм реле: 15 - 20 мА;

Навантаження : 250V 10A AC або 30V 10A DC-менш

Вага, грам: 16

кероване час затримки:   0 - 24 сек;

габарити модуля: 76,5 х 23,1 х 21,0 мм;

Виробник: Китай

підключення до висновків GND і TRIG конденсатора ємністю близько 2,2 мкф реалізує функцію автозапуску. Тобто, реле буде спрацьовувати   при подачі живлення, витримувати заданий час і відключатися.
