Темброблок BM2112 на мікросхемі XR1075

При побудові підсилювачів звукових частот або підсилюючих трактів за блочною схемою нерідко виникає необхідність регулювати не тільки гучність, але і тембр звукового сигналу. Еквалайзери з великою кількістю смуг дозволяють досить точно налаштувати тембр, але найчастіше досить змінювати амплітуду тільки низьких і високих частот для отримання прийнятного тембру. До того ж, еквалайзер, особливо активний аналоговий, як правило, займає відносно багато місця і може вносити неприпустимі спотворення в оброблюваний сигнал.

Для побудови недорогих, але цілком якісних темброблоков, які здійснюють спільну регулювання гучності, а також роздільну регулювання низьких і високих частот, американська фірма BBE Sound, Inc.разработала мікросхему XR1075 спеціально призначену для вирішення таких завдань. Мікросхема також реалізує запатентований BBE Sound, Inc. алгоритм, який поліпшує якість звуку.

Саме на цій мікросхемі і створений одноплатний вбудовується темброблок BM2112 - новинка від компанії Майстер Кіт, про який ми розповімо в цьому огляді.

Технічні характеристики пристрою: < /p>

Напруга живлення (постійне або змінне), В 6 ... 18

Струм споживання при напрузі живлення 6 ... 16В, мА 50

Діапазон частот, Гц 20 ... 20000

Відношення сигнал /шум, дБ 80

Поділ каналів, дБ 75

Коефіцієнт гармонік на частоті 1 кГц,% 0,06

вхідний опір, кОм 10

Вихідний опір, Ом 20

Діапазон регулювання гучності, дБ 75

Діапазон регулювання тембру, дБ -0,5 ... + 15 < /p>

Міжосьова відстань між потенціометрами, мм 20

Габаритні розміри, мм 68х56х25

Вага, г 62

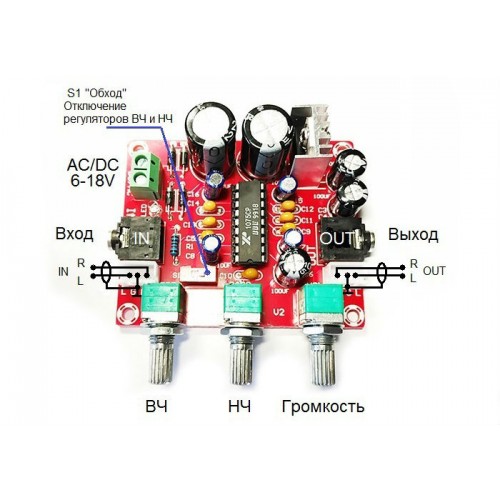

Харчувати темброблок можна як постійним, так і змінним напругою. Причому постійна напруга можна підключати, не піклуючись про полярності. Провід живлення підключаються за допомогою гвинтового роз'єму. При подачі напруги живлення загоряється червоний світлодіод. Для випрямлення змінного напруги живлення застосований діодний міст, а для згладжування пульсацій використовуються конденсатори досить великої ємності - 2х2200мкФ. Напругу живлення стабілізується інтегральним параметричних стабілізатором.

Джерело вхідного сигналу і вихідна навантаження можуть бути підключені до пристрою як за допомогою аудіороз'єми Jack 3,5mm, так і за допомогою трехштирькових роз'єму з кроком 2,5 мм.

Цікавою особливістю модуля BM2112 є наявність двохпозиційного движкового перемикача, що реалізує режим «обхід» (bypass) - передача сигналу з входу на вихід безпосередньо, в обхід регулювань тембру і обробки. Якщо перемикач встановлений в положення ON - сигнал проходить обробку, якщо OFF - регулюється тільки амплітуда сигналу.

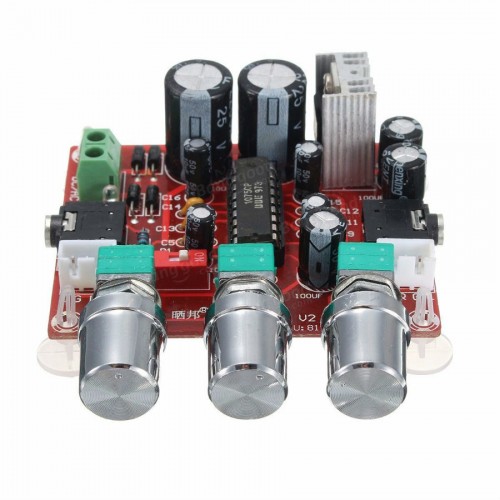

Регулювання рівнів низьких і високих частот, а також гучності здійснюється здвоєними потенціометрами з кутом повороту близько 300 ° і дуже м'яким ходом.

Ми провели прослуховування темброблока BM2112 з підключеним до його виходу ламповим підсилювачем для навушників, зібраним по бестранформаторной схемою SRPP на лампах 6Н23П. Ця схема робить можливим підключення низькоомних навушників без застосування вихідного трансформатора. Джерелом аналогового стереосигнала служив програвач DVD /Super Audio CD дисків фірми NAD, модель T-535. При прослуховуванні використовувалися навушники Sony MDR-7506 (63 Ом) і Beyerdynamic DT 880 PRO (250 Ом). Звук порівнювався при двох положеннях перемикача bypass, наявність якого, безумовно, дуже зручно для моментального відключення темброблока і прослуховування вихідного сигналу

Суб'єктивні сумарні відгуки по кільком учасникам прослуховування дозволяють зробити наступні висновки:

- при установці ручок потенціометрів регулювання тембру в крайнє ліве (при обертанні проти годинникової стрілки) становище звук фонограми практично не відрізняється від звуку в режимі bypass;

- додавання високих і низьких частот викликає відчутне збільшення динаміки звуку без його погіршення; звук набуває насиченість і яскравість.

- при крайньому правому положенні регуляторів тембру низьких частот стає надмірно багато, але спотворення відсутні;

- обертання ручок регуляторів не приводить до специфічних потріскування.

Виходячи з усього сказаного, ми рекомендуємо темброблок BM2112 для застосування в високоякісних підсилювачах звукової частоти, як в домашніх аудиосистемах, так і в автомобільних.
