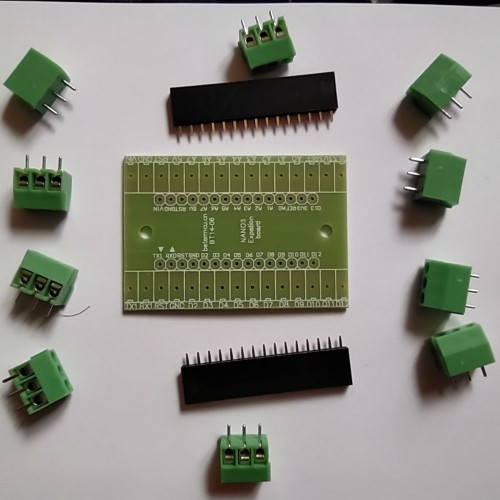

Терминальная плата адаптер розширення Arduino NANO v3.0

Термінальний адаптер для плати Arduino Nano використовується для підключення до контролера типорозміру Arduino Nano (повна сумісність з контролером версії 3.0) різних периферійних пристроїв (зовнішніх датчиків, виконавчих механізмів , перетворювачів, модулів, драйверів) за допомогою провідників. Це реалізується за рахунок: збільшення робочого простору, можливості використання клем-затискачів для закріплення провідників, можливості використовувати провідники більшого перетину.

Для використання термінального модуля Arduino Nano V3.0 потрібно підключити до нього контролер типорозміру Arduino Nano, так , щоб microUSB порт контролера вказував на напис TN на платі адаптера або орієнтуючись на маркування контактів. Потім потрібно до клем-затискачів адаптера підключити периферійні пристрої, подати Живлення, запрограмувати контролер і починати роботу.

Адаптер повністю сумісний з контролером Arduino Nano V3.0, але можливо підключити і контролери старіших версій - це призведе до тому, що аналогові входи A0 - A7 працюватимуть в зворотному порядку.

входи /виходи термінального модуля Arduino Nano V3.0 повністю і симетрично повторюють відповідні входи /виходи контролера типорозміру Arduino Nano. Адаптер має 30 клем-затискачів з позначенням: TX, RX, RST, GND, D2 - D13, 3V3, AREF, A0 - A7, 5V, RST, GND, VIN, які, при зібраному макеті будуть виконувати відповідні функції.

ХАРАКТЕРИСТИКИ

Розміри (Д х Ш х В): 54 х 42 х 11 мм;

Вага: 25 г.
