Опис:
Програмований цифровий терморегулятор W1209 призначений для контролю температури в діапазоні від -50 ° С до + 110 ° С. Він може працювати в парі з нагрівачем або охолоджувачем.
Для захисту терморегулятора від зовнішніх впливів (падінь, пилу або механічних пошкоджень), можна використовувати прозорий акриловий корпус w1209 .

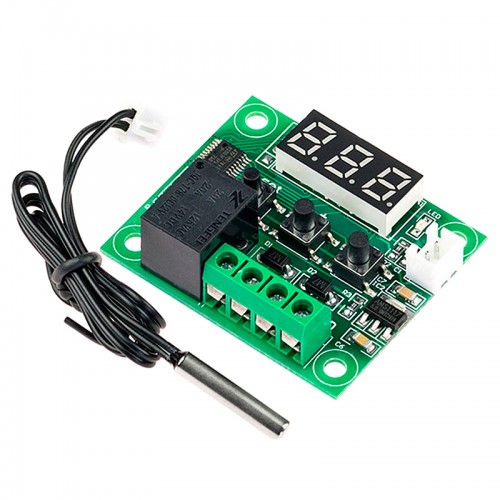

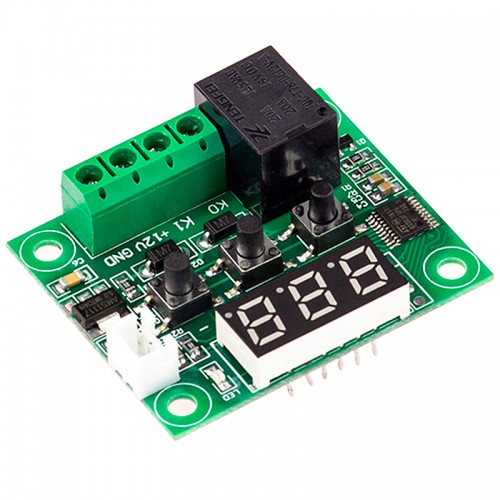

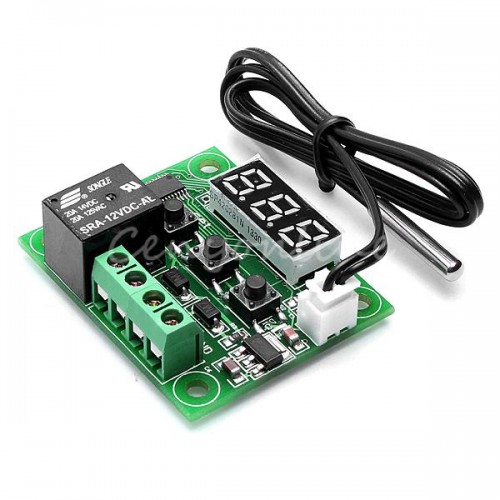

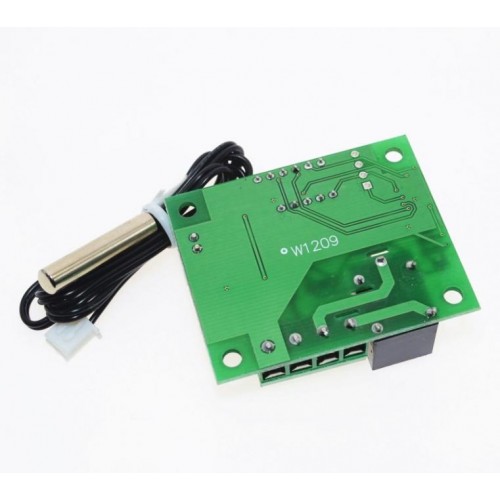

Програмований терморегулятор W1209 оснащений Трехразрядное LED дисплеєм, світлодіодним індикатором включення реле, трьома кнопками управління, роз'ємом для підключення зовнішнього термодатчика, клемами «К0 /К1» для підключення навантаження і «+ 12V /GND» для Живлення плати терморегулятора. На LED дисплеї відображається поточна яка вимірюється температура.
Підключення
1) Підключіть джерело живлення 12V постійної напруги до контактів« + 12V > «GND» (мінус 12V).
2) Підключіть навантаження до контактів «КО» і «К1» (підключається в розрив ланцюга Живлення керованого приладу (послідовне підключення)) Після подачі живлення 12V на контакти «+ 12V» і «GND», на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури.
Установка і настройка заданої температури
Для установки температури контролю короткочасно натисніть кнопку "SET", після чого кнопками «+» або «-» встановіть задану температуру, і ще раз натисніть кнопку "SET", або ж не натискайте жодних кнопок протягом 5 секунд.
Програмування
Для входу в режим програмування утримуйте, протягом 5 секунд, кнопку« SET », після чого кнопками« + »або« - »виберіть код параметра меню (Р0 ... Р6) з таблиці« Меню терморегулятора ». Далі, для настройки параметра, натисніть кнопку« SET »і кнопками« + »або« - »змініть значення параметра. для збереження налаштувань натисніть і утримуйте кнопку« SET », або ж не натискайте жодних кнопок протягом 5 секунд. < /div>
Скидання параметрів в заводські установки
2) натисніть і утримуйте кнопки «+» і «-»;
3) Подайте Живлення на терморегулятор. на LED дисплеї з'явиться напис «888», після чого відобразиться поточна температура.
Меню терморегулятора W1209 :
| Код /параметр | Опис параметра | Діапазон настройки | За замовчуванням |
| P0 | Режим роботи: охолодження (С ) /нагрів (Н) | З /H | C |
| P1 | Гистерезис, ° С | 0,1 ... 15 | 2 |
| P2 | Верхній преде л установки підтримуваної температури, ° С | 110 | 110 | < /tr>
| P3 | Нижня межа установки підтримуваної температури, ° С | - 50 | -50 |
| P4 | Корекція температури, ° С | - 7 ... +7 | 0 |
| P5 | Затримка часу включення реле (може відрізнятися від обраного ± 50%), хвилин | 0 ... 10 | 0 |
| P6 | Верхня межа температури відключення (захист від перегріву), ° С | OFF або ON (при ON від 0 ° С до 110 ° С) | OFF |
Робота
LED дисплей відображає наступні значення:« LLL »- датчик не підключений, «ННН» - температура в межах дії (менше -50 ° С або більше 110 ° С), «-» перевищення меж заданих в параметрі Р6
Скидання параметрів в заводські установки
Для скидання параметрів в заводські установки (настройки за замовчуванням):
1) вимкніть живлення;2) натисніть і утримуйте кнопки «+» і «-»;
3) Подайте Живлення на терморегулятор. на LED дисплеї з'явиться напис «888», після чого відобразиться поточна температура.
Характеристики терморегулятора W1209
Габаритні розміри: 40 х 48 х 14 мм
Діапазон вимірювання і програмування температури: - 50 ° С ... 110 ° С.
Точність вимірювання: 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0 ° С поза цього діапазону.
точність керування: 0,1 ° С 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0 ° С поза цього діапазону.
Точність гістерезису: 0,1 ° С
Гистерезис: 0,1 ... 15 ° С
Час оновлення показань: 0,5 секунд < br> Напруга живлення, В: 12 VDC
Точність вимірювання: 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0 ° С поза цього діапазону.
точність керування: 0,1 ° С 0,1 ° С в діапазоні від -9,9 ° С до 99,9 ° С; або 1,0 ° С поза цього діапазону.
Точність гістерезису: 0,1 ° С
Гистерезис: 0,1 ... 15 ° С
Час оновлення показань: 0,5 секунд < br> Напруга живлення, В: 12 VDC
Датчик: NTC 10К 0.5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5А /220VAC; 15А /14VDC
Температура навколишнього середовища: -10 ... + 60 ° С
Вологість навколишнього середовища: 20 - 85%
Струм: 30 mА
Струм при роботі реле: 65 mА
Максимальний струм навантаження: 5А /220VAC; 15А /14VDC
Температура навколишнього середовища: -10 ... + 60 ° С
Вологість навколишнього середовища: 20 - 85%
Струм: 30 mА
Струм при роботі реле: 65 mА
Спосіб підключення навантаження: електромагнітне одноканальне реле (5А /220VAC; 15А /14VDC) (при великих навантаженнях, використовуйте контактор або твердотельное реле більшої потужності).
Терморегулятор W1209 -50 ~ + 110C
- Модель: W1209
- Наявність: Є в наявності
-
65.00грн
-
- 10 або більше: 60.00грн
