Терморегулятор REX-C100FK2-M*EN 0-400°C з релейним виходом

Терморегулятор REX-C100 термопарий. Температурний діапазон 0-400 °C.

Термостат може працювати в 1300°C макс., потрібен відповідний датчик (рекомендований діапазон вимірювання 0-400°C, може працювати в 500°C макс.),

Цифровий термопарний терморегулятор REX-C100 - це новий, універсальний і багатофункціональний терморегулятор.

Основне його завдання це контроль і керування температурою.

На ньому є два індикатори, один показує задану температуру (SV), другий - реальну (PV).

Нижче розташовані 4 кнопки, за допомогою яких виставляється потрібна температура.

Підтримує роботу з десятьма видами термопар і термоопорів. ПІД-регулятор дає змогу максимально точно підтримувати задану температуру.

ПІД-терморегулятор REX-C100 використовується для точного підтримання заданого значення температури в діапазоні температури 0-400°С у технологічних процесах. Широкий вибір підтримуваних датчиків дає змогу однаково вдало застосовувати цей регулятор як у побутових, так і в промислових процесах. Одноканальний ПІД-терморегулятор виконано в компактному пластиковому корпусі, чорного кольору. Для виведення інформації використовується два світлодіодні чотиризначні індикатори, позначені PV (поточне значення, червоний колір), SV (встановлене значення, зелений колір). Також використовується 4 світлодіоди (ALM1 - індикатор спрацьовування аварійного виходу; OUT1 - індикатор спрацьовування керуючого виходу; АТ - індикатор режиму автоматичного регулювання за ПІД законом).

Для керування терморегулятором використовується 4 кнопки, які розміщені на передній панелі. Позначення кнопок "SET" (перемикання налаштувань), "вліво" (перемикання розряду), "вниз" (зменшення значення), "вгору" (збільшення значення).

Прилад у процесі використання може перемикатися між двома режимами "Робота" і "Налаштування". У режимі "Робота" терморегулятор проводить вимірювання і регулює температуру відповідно до заданих параметрів. У режимі "Настройка" можна задавати 35 необхідних параметрів і констант. Опис процесу налаштування міститься в інструкції, яка додається внизу. Для ввімкнення режиму "Настройка" необхідно протягом 3 секунд утримувати натиснутою кнопку "SET", на індикаторі PV з'явиться напис AL1. Перехід між параметрами здійснюється кнопкою "SET", встановлення значень обраного параметра кнопками: "вліво" (перемикання розряду), "вниз" (зменшення значення), "вгору" (збільшення значення). Підтвердження встановленого значення параметра здійснюється кнопкою "SET". Для переходу в режим "Робота" потрібно натиснути й утримувати кнопку "SET" упродовж 3 секунд, або почекати 30 секунд і прилад зробить це автоматично.

ПІД-терморегулятор REX-C100 має релейний вихід, який може комутувати ланцюг живлення пристрою нагріву або охолодження. Максимальний комутований струм реле 3А за напруги 220 В змінного струму.

Для роботи з терморегулятором необхідно під'єднати датчик температури, під'єднати ланцюг, що комутується, до контактів 3, 4, 5 (контакти 3-5 нормально замкнені), після цього під'єднати живлення 220 В змінного струму до контактів 1 і 2. Слід звернути особливу увагу на правильне підключення полярності термопари.

Характеристики:

модель REX-C100FK02-M

виробник VaneAims, Китай

діапазон вимірювання температури: 0-400°С

кількість каналів управління 1

роздільна здатність 14 біт

керування релейний вихід

максимальний комутований струм 3А при напрузі 220В змінного струму

напруга живлення 220В змінного струму, 50/60Гц

споживана потужність не більше 10ВА

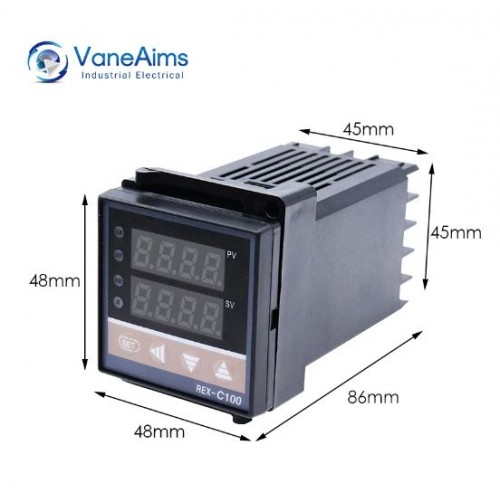

габаритні розміри 48*48*86mm

умови навколишнього середовища температура від 0 до +50°С, вологість 30-85%

маса пристрою 105 г
