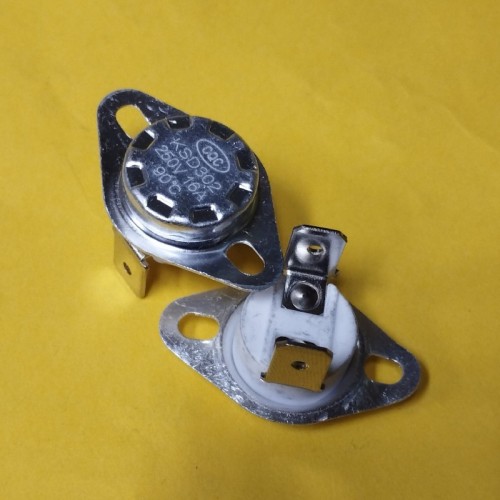

Термостат KSD301 90°С 16A (норм/замкн., верт. конт., нерухомий фланець, кераміка, FBVL)

Термостат серії KSD301 85°С 16A (норм/замкн., Верт. контакти, нерухомий фланець, кераміка) нерегульований нормально-замкнений керамічний термостат, з нерухомим фланцем і вертикальними контактами FBVL, біметалічний, з автовідновленням.

Термостати серії KSD являють собою пристрої вимкнення або ввімкнення навантаження в разі перевищення заданої температури.

У першому випадку - вимкнення (розрив електричного кола) здійснюють так звані нормально-замкнені (NORMALLY CLOSED (NC), дослівно - "нормально закриті") термостати, у другому - увімкнення (замикання електричного кола) здійснюють так звані нормально-розімкнуті (NORMALLY OPEN (NO), дослівно - "нормально відкриті") термостати.

У термостатах серії KSD застосовуються біметалеві термочутливі елементи.

У нормальному стані пари біметалевих контактів перебувають у замкнутому положенні.

Коли температура досягає температури для вжиття заходів, у термопарі генерується внутрішня напруга і відбувається миттєве розмикання контакту (розрив електричного кола).

Після охолодження електричного пристрою контакти автоматично повертаються в нормальний робочий стан, замикаючи, тим самим, електричний ланцюг.

Нормально-розімкнутий (нормально-відкритий) термостат при досягненні заданої температури замикається і при охолодженні - розмикається.

Інші назви - термореле, термовідсікач, термовимикач, термозапобіжник, захисний термостат, термозахист.

Термостати типу KSD можна використовувати як з метою запобігання перегріву (у мікрохвильових печах, електродуховках, кондиціонерах, різних електронагрівачах, кавоварках, пилососах, фенах, посудомийних, пральних і сушильних машинах тощо), так і з метою запобігання перегріву (у мікрохвильових печах, електродуховках, кондиціонерах, різних електронагрівачах, кавоварках, пилососах, фенах, посудомийних, пральних і сушильних машинах тощо). ), так і з метою запобігання переохолодженню (обмерзання) різних приладів і систем. Ці термостати на температуру спрацьовування від 75°С до 110°С можуть застосовуватися як Датчик тяги газового котла або Датчик перегріву газової колонки.

Технічні характеристики термостатів типів KSD301

Стандартний допуск: ±3°С...±10°С

Диференціал*: 10...45°С

Опір замкнутого контакту: ≤ 50мОм

Опір ізоляції: ≥ 100 МОм

Корпус - бакелітовий (карболітовий) або керамічний

Експлуатаційна температура -

      бакелітовий: 0...150 [180]°С

      керамічний: 0...230 [300]°С

Клеми - плоскі пелюстки 6,3х0,8 мм (faston), луджена латунь

Термін служби: 50 000 циклів

*) - різниця між T(off) і T(on)

Під час під'єднання живлення до термостатів типу KSD301 рекомендується використовувати ізольовані фастони - плоскі наконечники типу "мама", розміром 6,3х0,8 мм, латунні або латунні луджені.

Випускається безліч різних модифікацій біметалевих термостатів/термозапобіжників:

за матеріалом корпусу - з термопластика або кераміки

за способом кріплення - з фіксованим фланцем (FB) або рухомим фланцем (LB), або зі шпилькою М5х6

за розташуванням клем - з горизонтальними (0°, HL), похилими (45°) і вертикальними (90°, VL) клемами

за формою капелюшка - з трапецієподібним заглибленнями по периметру або з кільцевим заглибленням.

Крім того, існують модифікації за формою самого кріпильного фланця, а також кутом його зміщення щодо клем.

Система позначень біметалевих нерегульованих нерегульованих термостатів (термореле)

 KSD301 - XXX - XX - XXXX - X - X - X - X - X

     1 2 3 4 5 6 7

1 Серія термостата

2 Номінальна температура, °С

3 Номінальний струм, А

4 Варіант виконання фланця та контактів:

       FBHL; FBVL; LBHL; LBVL; BHL (WBHL, W/O BHL); BVL (WBVL, W/O BVL)

5 Матеріал основи: P - пластик; С - кераміка

6 Код ширини виводів: М - 6,3 мм; N - 4,8 мм

7 Тип контактів: В - нормально замкнуті; K - нормально розімкнуті; M - ручне скидання.
