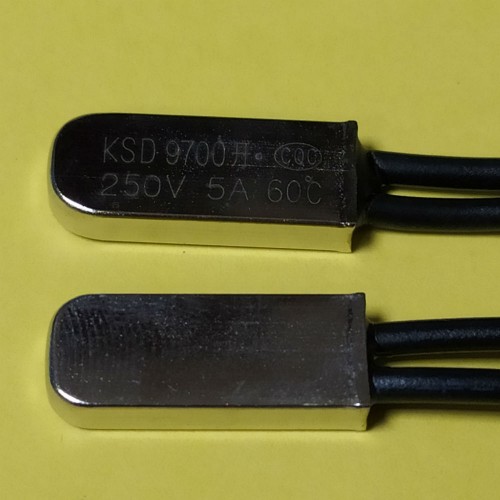

Термостат KSD9700 60 ° C 5A 250В NO нормально відкритий

Біметалічні термостати серії KSD9700 представляють собою електромеханічні пристрої, призначені для захисту різних пристроїв від перегріву, наприклад, електричних моторів, для підтримки заданої температури електронагрівачів. Термостати серії KSD9700 також застосовуються в електричних схемах чайників-термосів (Термопот), накопичувальних водонагрівачів (бойлерів), електроплит, духових шаф, СВЧ-печей та інших електричних пристроїв з автоматичним типом спрацьовування. Термостати серії KSD9700 випускають на робочу напругу до 250В і струм 5А. Як принципу роботи термостатів серії KSD9700 використовується властивість біметалевих (латунно-сталевих) пластин згинатися при нагріванні під впливом температури, оскільки коефіцієнти розширення застосовуваних металів різні. Вигин пластин управляє замиканням або відстань між контактами.

Коли після зняття перевантаження біметалічний сплав охолоджується, то контакти повертаються в початковий стан. Допустиме відхилення температури спрацьовування складає ± 5% або ± 10%.

Термостати серії KSD9700 за принципом роботи схожі на самовідтворюваними термозапобіжника і реле, тому часто використовуються і інші назви термостатів: термоконтакт, термопрериватель, термореле, термовиключатель, термопредохранитель , термодатчик, термоотсекатель, термозахист, захисний термостат.

у нормально замкнутих термостатів серії KSD9700 біметалічні пластини перебувають у замкненому стані. При нагріванні відбувається деформація пластин і розмикання ланцюга. Нормально розімкнуті термостати, навпаки, мають розімкнуті контакти, а перегрів біметалевих пластин призводить до замикання ланцюга.

Термостати серії KSD9700 представляють собою металевий або пластиковий корпус у вигляді паралелепіпеда (з металу або термопластика) з гнучкими висновками довжиною 70 мм . При оптовому замовленні від 5000 штук висновки можна виготовити будь-якої необхідної довжини.

Ресурс спрацьовувань термостатів серії KSD9700 становить не менше 50 тисяч циклів при дотриманні вимог експлуатації
