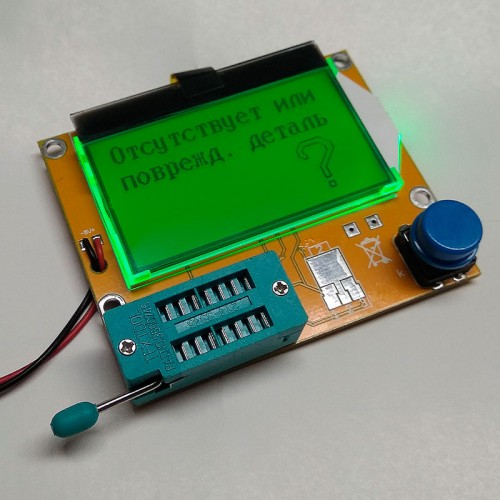

Тестер компонентів LCR-T4 вимірювач транзисторів, діодів, тиристорів, RLC, ESR, російська прошивка

Тестер напівпровідників і RLC-метр на основі ATmega328

Універсальний тестер транзисторів, діодів, тиристорів, вимірювач RLC, вимірювач ESR.

Остання версія програмного забезпечення тестера LCR-T4 на чіпі ATmega328р дозволяє автоматично ідентифікувати радіоелектронні компоненти резистор, конденсатор, котушка індуктивності, діод, подвійний діод, біполярний NPN, PNP транзистор, N- канальний і Р- канальний MOS FET, JFET транзистор, малопотужний тиристор, симистор.

Вимірювати опору, ємності, індуктивності, прямого напруги переходу в діодах і біполярних транзисторах, ємності і порогового напруги затвора в польових транзисторах, виявляти захисні діоди в транзисторах.

Тест напівпровідників, конденсаторів, резисторів, індуктивностей проводиться за одну операцію - натисканням кнопки. Автоматичне вимкнення після тесту.

Струм після відключення не більше 20nA.

Інформація виводиться на РК-дисплей 128х64 з підсвічуванням.

Живлення 9V від батареї типу " крона "

Увага! Розряджайте конденсатори до тестування!

Не використовуйте тестер для ланцюгів під напругою!

Показує терморегулятори компонентів, графічний малюнок:

Транзистори - Біполярні , Польові.

Діоди.

Діодні збірки.

Світлодіоди.

Тиристори, Сімістори - Малопотужні.

Стабілітрони - напруга пробою до 4.5В.

Опір (R) - 0 ... 50 МОм, макс. резрешеніе 0.01 Ом.

Конденсатори:

  Ємність (C) - 0 ... 100000 мкФ, макс. дозвіл 0.01 пФ;

  ESR макс. дозвіл 0.01 Ом;

  Вимірювання втрат Vloss (%)

  Індуктивність (L): 10 мкГн - 20 Гн, макс. дозвіл 0.01 мГн;

Калібрування:

Як будь-який інший вимірювальний прилад, LCR-T4 періодично вимагає калібрування. Розробники гранично спростили цю процедуру і Вам не буде потрібно спеціального дорогого устаткування для цього.

Перед початком калібрування підготуйте трьохконтактного перемичку з кроком 2,54 мм і якісний неелектролітіческіх конденсатор ємністю вище 0,1 мікрофарад. Відмінно підійдуть метало плівкові конденсатори на 0,15, 0,22, 0,33 мкФ.

Встановіть перемичку в тестову панельку в контакти 1-2-3 і натисніть кнопку. Тестер, визначивши перемичку, почне самокалібрування. Прогрес калібрування буде відображатися дисплеї. Приблизно в середині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Ще через нетривалий час, тестер запропонує встановити конденсатор в 1-3 контакти. Вставте конденсатор і зафіксуйте його. Ще кілька секунд і калібрування буде закінчена. Результатом буде відображення параметрів встановленого конденсатора.
