Тестер GM328A, Вимірювач ESR LCR, Генератор, Частотомер, Вольтметр /  < /span>

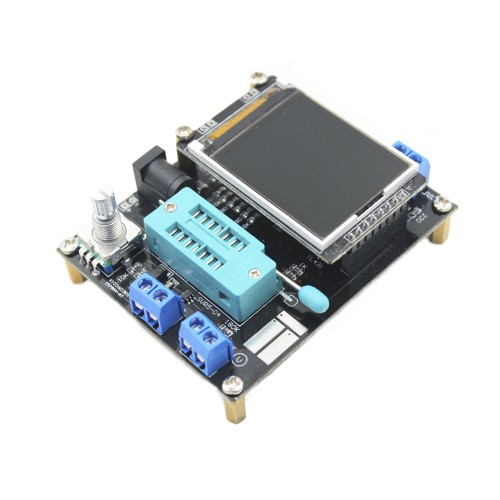

Портативний, цифровий тестер електронних компонентів модель GM328A з рідкокристалічним дисплеєм, ZIF панеллю, зібраний на мікроконтролері AtMEGA328P.

Цифровий тестер GM328A використовується для перевірки і визначення параметрів різних електронних компонентів, таких як: елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, стабілітрони, транзис тори: біполярні, польові, MOSFET, тиристори, сімістори. Дані про виміряних параметрах тестованого компонента виводяться на рідкокристалічний дисплей. Напруга живлення тестера становить 6 - 12 В постійного струму, струм споживання 30 мА.
Тестер GM328A включається натисканням на кнопку енкодера, яка знаходиться в лівому нижньому кутку плати, після чого включається ЖК-дисплей з підсвічуванням і починається завантаження прошивки і вимір напруги Живлення. Після включення на платі тестера буде горіти червоний світлодіод індикації Живлення, позначений LED. Якщо напруга буде нижче норми 6 У, то тестер покаже на дисплеї помилку і вимкнутися. Дисплей має діагональ 1,8 дюйма і дозвіл 160 х 128 пікселів і глибину кольору High Color.
Тестер GM328A має кілька додаткових функцій в порівнянні з подібними пристроями : вимір вхідної напруги постійного струму значенням до 50 В, вимірювання частоти вхідного сигналу 1 Гц - 1 МГц, вбудований генератор прямокутних імпульсів з частотою 1000 мГц - 2 МГц, 10-бітний ШІМ значенням 5 В з модуляцією від 0 до 99%.
Тестер має меню, за допомогою якого можна використовувати додаткові функції. Для входу в меню потрібно прокрутити ручку енкодера на п'ять поділок вправо або вліво. Навігація в меню здійснюється поворотом ручки енкодера вправо - наступний пункт меню, вліво - попередній пункт меню. Вибір пункту меню здійснюється натисканням на кнопку енкодера. Вихід з пункту меню здійснюється поворотом ручки енкодера вліво на п'ять поділок. Підтвердження цього значення в пункті меню здійснюється натисканням і утриманням кнопки енкодера протягом 2 секунд.
Структура меню тестера GM328A:

Transistor (ручне тестування транзистора);

Frequency (вимірювання частоти вхідного сигналу): f=x Hz;

f-Generator (генератор прямокутних імпульсів) 1000 мГц, 10, 50, 100, 250, 439, 441, 443, 1000, 2500, 5000 Гц, 10, 25, 50, 100, 153, 250, 500, 1000, 2000 кГц;

10-bit PWM (10-бітний ШІМ): 0 - 99%;

C + ESR & TP1: 3 (вимір додаткових параметрів конденсаторів); < /o: p>

Ручне тестування опору і індуктивності;

Ручне тестування конденсаторів; < /p>

DS18B20 (тестування датчика температури DS18B20); < /span>

C correction (корекція показань вимірювання ємності конденсаторів): -2% - +7,9%;

IR_Decoder (тестування інфрачервоного приймача);

IR_Encoder (тестування інфрачервоного передавача);

DHT11 (тестування датчика температури і вологості DHT11);

Selftest (калібрування);

Voltage (вимір вхідної напруги постійного струму): Vext=x V; < /o: p>

FrontColor (настройка кольору тексту): R=x, G=y, B=z; < o: p>

BackColor (настройка кольору підсвічування): R=x, G=y, B=z; < o: p>

Show data (показати інформацію про пристрій): Version 1.12k;

Switch off (примусове виключення живлення). < /span>

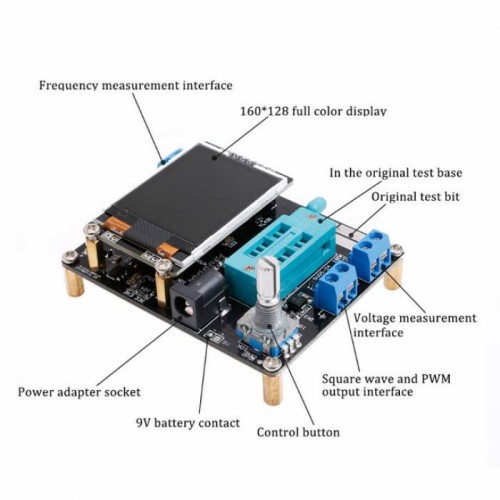

Тестер GM328A оснащений 14-контактного ZIF панеллю з нульовим зусиллям. Для зручності використання на платі тестера контакти підписані.
При першому включенні тестера потрібно провести процедуру калібрування. Для цього знадобиться три перемички і конденсатор ємністю не менше 100 пФ. Для виконання калібрування потрібно спочатку за допомогою перемичок закоротити між собою всі три контакту тестера 1-2, 2-3, 1-3. Далі потрібно увійти в меню і вибрати пункт Selftest. Після проходження першого етапу калібрування на дисплеї з'явиться напис про відключення перемичок. Далі з'явиться напис про підключення конденсатора. Конденсатор потрібно підключати до контактам 1-3. Після закінчення калібрування на дисплеї з'явиться напис Test End.
Для безпосередньо тестування в автоматичному режимі потрібно підняти ручку ZIF панелі, вставити електронний компонент в ZIF панель, опустити ручку Z IF панелі, натиснути на кнопку включення. Електронний компонент потрібно встановлювати в ZIF панель таким чином, щоб ніжки елемента стояли в контактах з різними цифрами. Наприклад, резистор можна встановлювати між ніжками 1-2, 2-3, 1-3; для транзистора, тиристора, симистора тільки 1-2-3.
Для тестування SMD елементів тестер GM328A оснащений 3-х контактною площадкою. Для тестування потрібно покласти SMD елемент на майданчик і жорстко зафіксувати (крокодилом, прищіпкою, пайкою т.п.), потім натиснути кнопку включення тестера.
Тестер GM328A автоматично визначає, який тип електронного компонента в нього встановлений. Також тестер визначає деякі додаткові параметри електронного компонент, наприклад для транзистора - коефіцієнт посилення струму або для конденсатора - ємкісне опір і відсоток падіння напруги.
Якщо до тестеру не підключений електронний компонент або підключений невідомий тестеру електронний компонент або включений компонент несправний, то на дисплеї буде повідомлення: No, unknown, or damaged part.
Плата тестера має чотири стійки для закріплення на плоскій поверхні.

Характеристики:

модель: GM328A;

мікроконтролер: AtMEGA328P; < /span>
напруга живлення: 6 - 12 В постійного струму;
робочий ток: 30 мА;
дисплей: діагональ 1,8 дюйми, роздільна здатність 160 х 128 пікселів, глибина кольору High Color;
діапазон вимірювання опору: 0,01 Ом - 50 МОм;
діапазон виміру ємність: 25 пФ - 100 мкФ;
діапазон виміру індуктивності: 0,01 мГн - 20 Гн;
діапазон виміру частоти: 1 Гц - 1 МГц;
діапазон виміру напруги (постійного): 0,01 - 50 В;
генератор прямокутних імпульсів з частотою 1000 мГц - 2 МГц;
10-бітний ШІМ: значенням 5 В з модуляцією від 0 до 99%;
визначає: ESR, RLC, терморегулятори тиристорів, сімісторов;
визначає параметри діодів: падіння напруги, ємність переходу, терморегулятори;
визначає параметри транзисторів: тип (NPN, PNP, NP channel MOSFET JFET), терморегулятори і відображає наявність захисного діода;
габарити: 78 х 68 х 31 мм;
вага: 65 г.
