Тестер напівпровідників GM328A ESR-метр вимірювач RLC генератор вольтметр частотомер Російська прошивка

Мега тестер GM328A є популярним вимірювачем параметрів компонентів серед радіоаматорів. Характеристики елементів відображаються на графічному рідкокристалічному дисплеї. Пристрій може вимірювати параметри таких електронних компонентів: резисторів, конденсаторів, тиристорів, сімісторов, світлодіодів, діодних зборок і транзисторів.

Прилад може визначати такі параметри:

Опір елемента

Индуктивность

Частоту

Параметри транзисторів (тип (NPN або PNP), коефіцієнт передачі струму бази, напруга насичення, ємність затвора, напруга відкриття польового транзистора і цоколевку)

Характеристики діодів (падіння напруги на діоді, паразитную ємність діода, цоколевка)

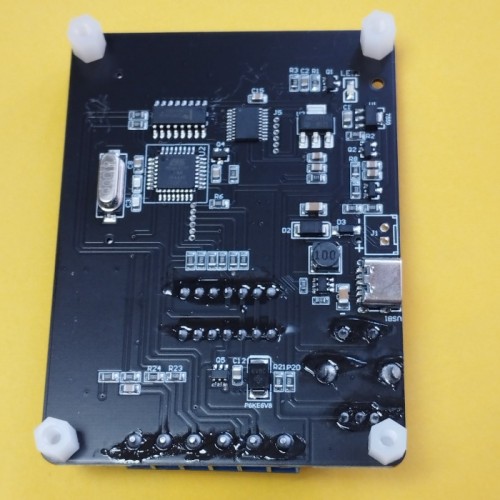

Мега тестер GM328A спроектований на основі мікроконтролера ATmega 328 компанії ATMEL. Мікроконтролер ATmega 328 являє собою 8 - розрядний контролер з низьким енергоспоживанням і 32 КБ FLASH пам'яті.

Щоб відкрити меню пристрою необхідно натиснути і утримувати енкодер. Меню мега тестера GM328A складається з 17 пунктів:

Вимкнення плата переходить в режим очікування

Транзистор Тест визначає параметри підключеного транзистора

Частотомер вимірює частоту в діапазоні від 1 Гц до 2 МГц

f - Генератор дозволяє пристрою генерувати частоту до 2МГц

10-bit PWM формує 10-розрядний ШІМ сигнал

C + ESRTP1: 3 дозволяє безперервно вимірювати ємність конденсаторів в діапазоні від 2до 50 uF

Вимірювання індуктивності і опору вимірює індуктивність або сопративление компонента. Діапазон вимірювання індуктивності становить 0,01 - 20000 мГн

Вимірювання ємності конденсатора вимірює ємність конденсатора в діапазоні від 90 nF.

DS18B20 дозволяє підключити датчик температури DS18B20. Діапазон вимірювання DS18B20 становить від -55 - +85 ° С

IR_Decoder відповідає за декодування інфрачервоних сигналів

IR_Encoder використовується для кодування інфрачервоних сигналів

DHT11 дозволяє перевірити працездатність датчика вологості і температури DHT11. Після підключення до пристрою, датчик показує вологість і температуру навколишнього середовища

Режим самотеста самодиагностика, яка використовується для калібрування пристрою

Вольтметр призначений для вимірювання напруги

Передній колір змінює шрифт тексту

Задній колір змінює контрастність фону дисплея

Інформація про ТТ відображає інформацію про можливості Мега тестера GM328A

Для вимірювання параметрів електронних компонентів необхідно увійти в головне меню пристрою , потім вибрати пункт, в якому відбувається вимір даного елемента. Вставити компонент в колодку і зафіксувати її потягнувши важіль вниз. Потім мега тестер GM328A автоматично визначить характеристики елемента, який встановлений в планку. Для вимірювань параметрів smd компонентів передбачена smd майданчик.

Для вимірювання напруги зовнішнього джерела живлення необхідно підключити його висновки до клемника J2. Полярність підключення вказана на платі модуля (лівий клем - «земля», правий - позитивний заряд). Частота, згенерувала мега тестером, подається на клеммник J1, а для вимірювання частоти зовнішнього приладу використовується затиск J3.

Перед вимірюванням радіоелектронних компонентів необхідно виконати повторне калібрування тестер. Щоб відкалібрувати мега тестер GM328A необхідно включити меню. Після відкриття меню обертанням енкодера вибрати пункт "Режим самотеста", який почне калібрування пристрою. Далі замкнути контакти 1, 2 і 3 колодки з допомогу перемички. Після цього необхідно буде вставити конденсатор понад 100 нФ, дані якого будуть збережені в EEPROM пам'ять мікроконтролера. Таким чином завершиться калібрування тестера.

В мега тестер GM328A вбудовано захист від НЕ виряджених конденсаторів, але захист розрахований для невеликих потенціалів конденсаторів. Рекомендується перед вимірюванням ємності конденсатора розрядити його, так як при вимірюванні конденсатора з великим рівнем накопиченого заряду мікроконтролер може вийти з ладу.

В якості джерела живлення (не входять в комплект) можна використовувати батарею типу «Крона» 9 В або блок живлення постійного струму напругою 7 - 9 В зі штекером 5,5 х 2,1 мм.

Технічні характеристики модуля:

Напруга Живлення, В 9

Мікросхема ATmega 328

Діапазон вимірюваного опору, Ом

0,5 ... 50000000

Діапазон вимірюваної індуктивності , мГн

0,01 ... 20000

Діапазон вимірюваної ємності, uF 0 ... 100000

Розміри модуля, мм 80 х 65 х 35 < /p>
