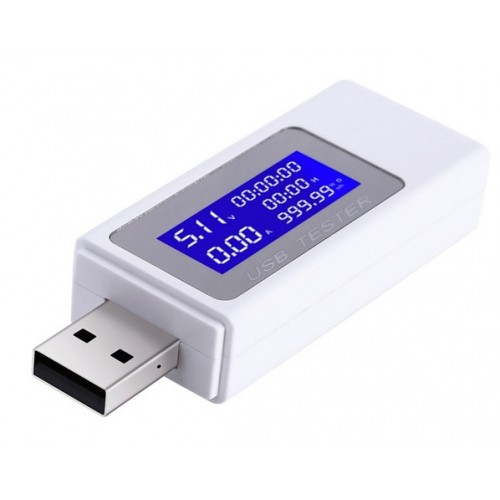

USB Тестер KWS-1705A.

Незамінний помічник при перевірці та тестуванні зарядних пристроїв, шнурів або повербанков з новим функціоналом.

Вимірювання напруги, струму, потужності, опору навантаження, таймер часу і лічильник ват /годин.

USB тестер KWS-1705A має яскравий дисплей, Потдержка вимірювання режимів швидкої зарядки QC 2.0 і QC 3.0 і користується популярністю у приватних майстрів по ремонту телефонів, і в сервісних центрах, як пристрій для швидкої діагностики телефонів, шнурів, зарядних пристроїв і т.д.

USB тестер KWS-1705A з першого погляду можна порахувати приймачем популярного тестера KCX-017. Але це не так. Одним з важливих відмінностей USB тестера KWS-1705A від USB тестера KCX-017 є відсутність функції вимірювання ємності та відсутність осередків пам'яті. Замість усього цього, USB тестер KWS-1705A має можливість відключення підключеного навантаження за таймером.

KWS-1705A в порівнянні з KCX-017

Даний тестер може зацікавити кожного радіоаматора, а також користувачів смартфонів, планшетів та іншої мобільної техніки, які хочуть знати всю правду про реальних зарядних параметрах своїх девайсів і мати можливість вчасно відключити свій пристрій від зарядки.

За допомогою даного USB тестера ви можете легко перевірити, який максимальний струм і потужність може видати Ваш блок живлення. І заодно подивитися, яким зарядним струмом харчується Ваше пристрій насправді. Якщо Вам потрібно відключити свій пристрій від зарядки, то тестер KWS-1705A так само Вам в цьому допоможе і відключить навантаження точно через вказаний Вами проміжок часу.

В використанні USB тестер KWS-1705A дуже простий. Для включення тестера підключите його до будь-якого зарядного пристрою. Тестер відразу ж включиться і покаже на дисплеї наступну інформацію - поточна напруга і струм рівний нулю. У наступних дрібніших трьох рядках счётік часу протягом якого йде зарядка, дорівнюватиме нулю. У наступному рядку нижче таймер відключення, за замовчуванням виставлений нуль. І в останній третьому рядку може відображатися поточна потужність, опір навантаження і підрахована енергія в Ватт /часах. При включенні без навантаження значення потужності і підрахованої енергії буде нульове, а опір навантаження буде дорівнювати 999,99 Ом.

KWS-1705A підключення USB тестера

Вимірювання струму зарядного пристрою за допомогою USB тестера KWS-1705A.

Виникають ситуації, коли необхідно перевірити якість зарядного пристрою. Відповідність зазначеного на корпусі зарядки значення струму з реальним струмом, який може віддати Ваша зарядка.

Для вимірювання максимального струму зарядного пристрою підключіть на вихід зарядного пристрою USB тестер. На вихід USB тестера підключите USB навантаження.

USB тестер KWS-1705A з підключеним навантаженням

Самі навантаження бувають спочатку налаштовані на різні значення струму, але найбільш популярні навантаження на 1 ампер і на 2 ампера. Існують так само навантаження з іншими фіксованими значеннями, а так само з можливістю плавної зміни струму.

Після підключення USB тестера до зарядного пристрою і фіксованого навантаження на вихід тестера дисплей відобразить поточна напруга і струм віддають зарядним пристроєм. А лічильник в тестері почне підрахунок енергії в Ватт /часах.

При використанні низькоякісних зарядних пристроїв, напруга і струм віддають пристроєм, може сильно відрізнятися в меншу сторону від вказаного!

вимірювання струму заряду Ваших пристроїв за допомогою USB тестера KWS-1705A.

Для вимірювання струму заряду, наприклад Вашого телефону, підключіть USB тестер KWS-1705A до зарядного пристрою. Кабель, через який Ви заряджаєте свій телефон, підключаєте на вихід USB тестера. До кабелю підключаєте свій телефон.

USB тестер KWS-1705A вимір струму заряду.

На дисплеї тестера буде відображатися поточна напруга, поточний струм заряду, почнеться підрахунок часу протягом якого йде заряд пристрою. Додатково USB тестер KWS-1705A дозволить Вам виконати вимірювання кількості енергії витраченої на заряд устройтсва в Ватт /часах, відобразить поточну потужність і поточний опір Вашого заряджається пристрою.

Призначення кнопки на корпусі USB тестера KWS-1705A.

кнопка розташована на верхньому торці корпусу тестера і служить для перемикання режимів вимірювань, а так само для включення таймера.

USB тестер KWS-1705A кнопка на корпусі < br>

Для зміни режимів вимірювання тестера необхідно одноразово натиснути на кнопку. Додатковий лічильник буде перемикатися послідовно в наступні режими вимірювань - Потужність - Опір навантаження - Підрахунок енергії в Wh.

Для установки таймера відключення навантаження необхідно двічі натиснути на кнопку протягом секунди. Показання таймера на дисплеї почнуть мигати. Для зміни часу достатньо одноразового натискання кнопки. Час відключення збільшується з кожним натисканням на 30 хвилин. Для збереження часу таймера відключення навантаження і переходу в режим вимірювання потрібно натиснути і утримати кнопку. Показання таймера на дисплеї блимає перестануть.

Для обнулення показань лічильників необхідно натиснути на кнопку і утримати її натиснутою приблизно протягом п'яти секунд.
